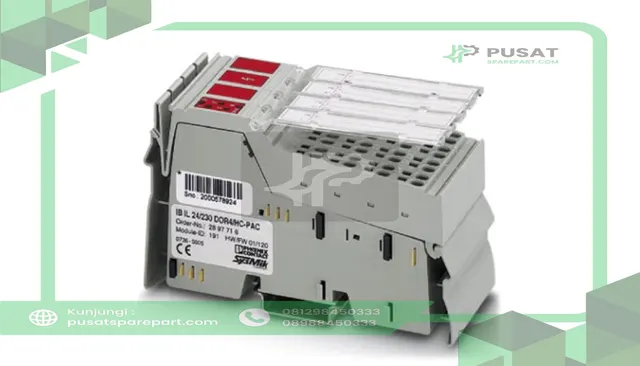

Phoenix Contact 2897716 Inline Digital Output Terminal; 4 relay contacts; IB IL 24/230 DOR4/HC-PAC

Phoenix Contact Inline Series — Sistem I/O Fleksibel untuk Panel Kontrol | Terminal IO Modular & Modul IO Blok:
Temukan keunggulan praktis Inline: bus dan power supply tidak perlu dikabel secara manual, karena otomatis tersambung saat modul ekstensi dipasang. Selain itu, sistem ini tidak memerlukan terminasi bus tambahan. Teknologi spring-cage COMBICON memastikan pengkabelan I/O yang cepat. Berkat level pengkabelan yang terpisah dari elektronik, penggantian terminal dapat dilakukan dengan cepat dan mudah. Inline adalah sistem serbaguna yang dirancang hingga detail terkecil untuk digunakan di panel kontrol. Anda dapat merancang fungsi otomasi sesuai kebutuhan dari berbagai pilihan I/O dan terminal fungsi untuk semua sistem fieldbus populer dan jaringan Ethernet. Rangkaian produk Inline terdiri dari:
– Inline Modular IO: Terminal modular
– Inline Block IO: Modul remote I/O kompak

Dengan sedikit pengecualian, terminal otomasi terdiri dari basis elektronik (Inline Modular IO) atau modul elektronik (Inline Block IO) serta satu atau lebih konektor untuk menyambungkan I/O atau power supply. Elektronik dapat diganti tanpa melepas satu kabel pun dari konektor. Terminal Inline Modular IO dan modul Block IO memenuhi proteksi IP20. Produk ini dapat digunakan di panel kontrol tertutup atau di kotak kontrol (terminal box) dengan proteksi IP54 atau lebih tinggi sesuai EN 60529. Desain yang ringkas memungkinkan sebagian besar terminal Inline Modular IO dan seluruh modul Block IO dipasang di terminal box standar.

Koneksi bus (jaringan) Inline Modular IO: Stasiun Inline terintegrasi dalam sistem bus melalui bus coupler atau controller. Bus dikendalikan oleh stasiun Inline melalui routing data. Inline Block IO: Antarmuka bus sudah terintegrasi dalam modul. Bus terhubung langsung ke modul I/O. Terminal Inline dan modul Block IO memiliki konektor untuk sensor atau aktuator 1, 2, 3, dan 4 kabel. Kabel dihubungkan menggunakan teknologi spring-cage. Untuk informasi lebih detail, silakan lihat bagian masing-masing.

Fitur Sistem: Fleksibilitas maksimum berkat pilihan besar terminal I/O, terminal fungsi, bus coupler, dan controller. Lebar keseluruhan yang ramping dan jumlah kanal terminal I/O yang disesuaikan menghemat ruang di panel kontrol. Sertifikasi internasional serta modul keselamatan dan Ex i memungkinkan berbagai aplikasi. Perluasan local bus ke lapangan tanpa bus coupler tambahan, berkat branch terminal.

Fitur Inline Modular I/O: Dapat dipasang berdampingan dengan mudah tanpa perkakas. Struktur terbuka, fleksibel, dan modular. Terminal dengan lebar berbeda dapat dikombinasikan untuk membentuk struktur stasiun yang hemat waktu, ringkas, dan hemat biaya. Terminal 1-slot: Terminal ini memungkinkan penyesuaian optimal dengan konfigurasi yang diinginkan. Terminal ini memungkinkan struktur stasiun yang fleksibel dan ringkas tanpa ruang pemasangan cadangan yang tidak perlu. Terminal 8-slot: Terminal ini menyediakan struktur stasiun yang cepat dan efektif untuk stasiun berukuran besar. Orientasi fungsional pada kotak kontrol atau panel kontrol. Struktur modular memungkinkan blok fungsi standar dirakit terlebih dahulu. Bagian sistem dapat dijalankan secara independen satu sama lain. Dengan demikian, pengujian awal dapat dilakukan saat sistem dipasang, dan seluruh sistem dapat disesuaikan serta diperluas. Pembentukan otomatis grup terisolasi, rangkaian potensial, dan rangkaian data. Jumlah pengkabelan paralel yang mahal berkurang. Dalam satu stasiun, distribusi potensial dan data dapat dilakukan tanpa pengkabelan tambahan. Mendukung semua sistem bus populer.

Fitur Inline Block I/O: Antarmuka bus terintegrasi untuk semua sistem bus populer. Kepadatan kanal tinggi. Desain flat kompak 55 mm. Dapat dipasang dengan mudah tanpa perkakas. Tampilan dan penggunaan yang sama dengan Inline Modular IO.

Versi Terminal Otomasi: Bus coupler untuk mengintegrasikan stasiun Inline ke berbagai sistem bus, sebagian dengan fungsi input dan output untuk sinyal digital. Bus dapat dihubungkan menggunakan teknologi tembaga atau serat optik. Terminal dengan branch remote bus untuk membuka branch remote bus INTERBUS. Branch remote bus dapat dihubungkan menggunakan teknologi tembaga atau serat optik. Terminal untuk menyuplai tegangan suplai dan membagi (segmentasi) stasiun (dengan dan tanpa sekring). Terminal aksesori (terminal distributor potensial, terminal jarak). Terminal input dan output untuk sinyal digital dan analog. Terminal level daya untuk menyalakan, memproteksi, dan memantau motor standar tiga fasa. Branch terminal untuk integrasi rangkaian produk lain (misalnya integrasi Fieldline). Local bus modular dalam stasiun Inline, atau untuk memperluas local bus hingga beberapa baris. Terminal untuk kontrol loop terbuka dan tertutup, komunikasi, dan deteksi posisi. Modul keselamatan. Terminal yang dapat diprogram (CPU dan Inline Controller). Modul input, modul output, dan modul I/O untuk sinyal digital dan analog. Antarmuka bus sudah terintegrasi dalam modul.
