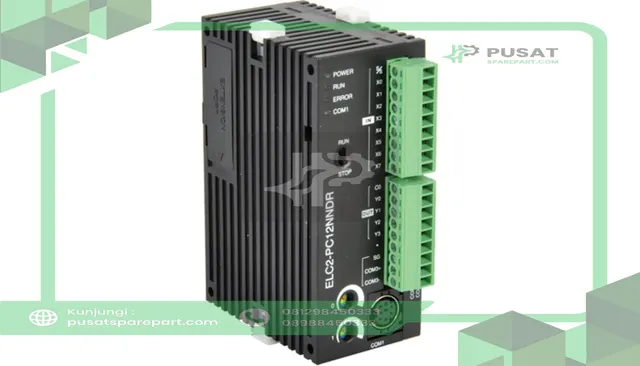

Eaton - Cutler Hammer ELC2-PC12NNDR PLC, 24VDC, 5mA, 8 Digital In, 4 Relay Out, w/Clock, RS232/485, ELC2 Series

ELC2 adalah versi PLC terbaru dalam Seri ELC Eaton. Terdapat beberapa perbedaan hardware antara PLC ELC dan ELC2:
• Model ELC2 menggunakan CPU 32-bit, sedangkan ELC menggunakan CPU 16-bit, sehingga lebih cepat dan lebih bertenaga
• ELC-PC12NNAR telah dihentikan (obsolete) dan tidak ada pengganti ELC2 untuk CPU ini
• ELC-PA10AADR dan ELC-PA10AADT tetap tersedia sebagai controller 16-bit karena lebarnya 37 mm
• ELC2-PA20 adalah tambahan baru dengan lebar 70 mm, terdiri dari ELC2-PA20AADR, ELC2-PA20AADP, dan ELC2-PA20AADT
• Semua controller ELC2-PC sudah dilengkapi input kecepatan tinggi 100 kHz sebagai standar
• ELC-PH akan digantikan oleh model ELC2-PC karena tidak perlu lagi model input kecepatan tinggi terpisah
• ELC2-PE adalah model CPU baru (lebar 37 mm) dengan komunikasi Ethernet onboard, terdiri dari ELC2-PE12NNDR dan ELC2-PE12NNDT
• Model output transistor PNP baru untuk ELC2-PB dan ELC2-PV tersedia, terdiri dari ELC2-PB12NNDP (12 vs 14 I/O — 8 I / 6 O) dan ELC2-PV28NNDPFungsi utama baru yang ditambahkan pada ELC2-PC:
• COM1 dan COM3 dapat digunakan dalam mode Master, dan COM1 dapat menerima protokol GPS (mode Device)
• Instruksi baru Solar Tracking: DSPA
• Setelah daya 24 V dimatikan, RTC tetap dapat menjaga waktu selama 7 hari tanpa baterai
• Satu kontrol posisi 2-axis tersinkronisasi (interpolasi linear dan busur)
• Frekuensi output fase A/B dapat mencapai 50 KHz. Terdapat banyak instruksi baru untuk seri ELC2:
• Instruksi dasar dapat digunakan untuk memanipulasi bit pada word device, misalnya BLD D0 K7 (LD D0.7)
• Instruksi dasar dapat digunakan dengan index device, misalnya LD X0E1
• Instruksi input perbandingan floating-point: FLD>, FLD?, FLD
