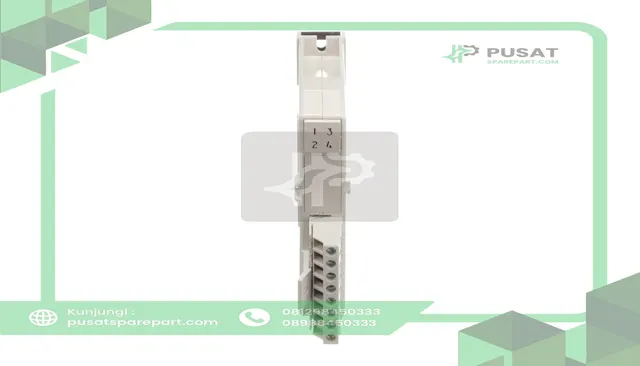

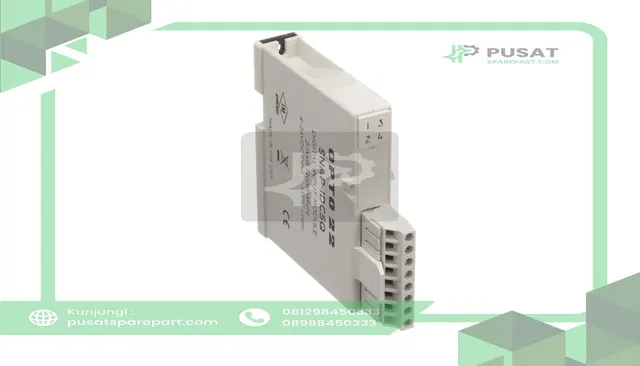

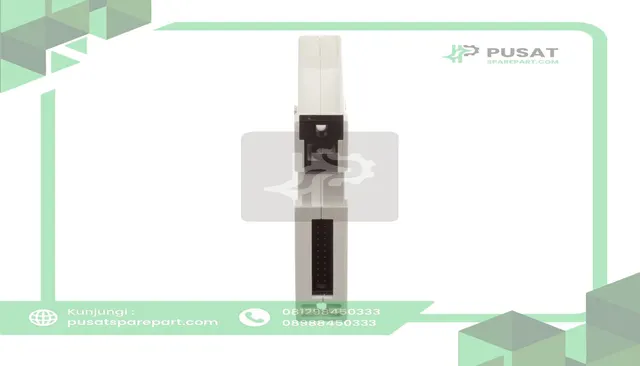

Opto 22 SNAP-IDC5Q Input Module, 2-Axis Quadrature Position, 5VDC Logic, SNAP Series

Modul input quadrature SNAP-IDC5Q dirancang agar SNAP brain dapat membaca dua sumbu informasi posisi putar dari perangkat encoder quadrature. Modul ini mengirimkan pulsa ke brain setiap terjadi perubahan status quadrature. Brain menghitung pulsa output modul dan melacak arah serta posisi. SNAP-IDC5Q digunakan dengan brain SNAP-PAC-EB1 dan controller SNAP-PAC-R1. Modul ini juga sepenuhnya kompatibel dengan brain lama SNAP-B3000-ENET dan SNAP-UP1-ADS, serta brain B3000 dan B3000-HA yang menggunakan protokol mistic. SNAP-IDC5Q dapat digunakan dengan sebagian besar perangkat quadrature, termasuk transducer dengan output TTL, CMOS, dan open collector. Semua input terisolasi satu sama lain dan tidak memiliki koneksi bersama.

Sebagai bagian dari SNAP PAC System, modul ini dipasang pada rack SNAP PAC bersama brain SNAP-PAC-EB1 atau controller SNAP-PAC-R1. Modul I/O analog, digital, dan serial dapat digunakan bersamaan dalam satu rack. Unit I/O ini juga cocok untuk kontrol berbasis PC atau sebagai remote I/O cerdas untuk sistem Allen-Bradley MicroLogix atau PLC berbasis RSLogix lainnya, seperti ControlLogix atau CompactLogix. Untuk pengkabelan yang lebih mudah dan cepat, lihat kabel dan breakout board SNAP TEX.
