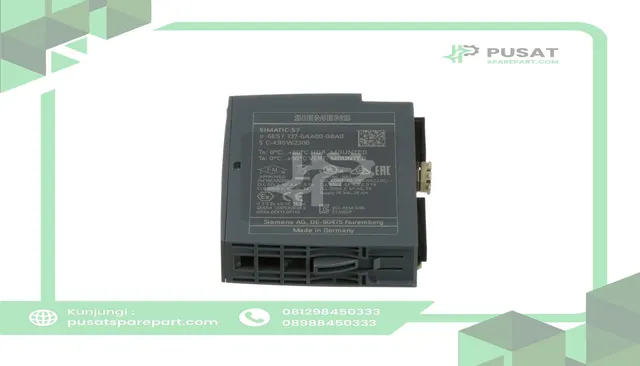

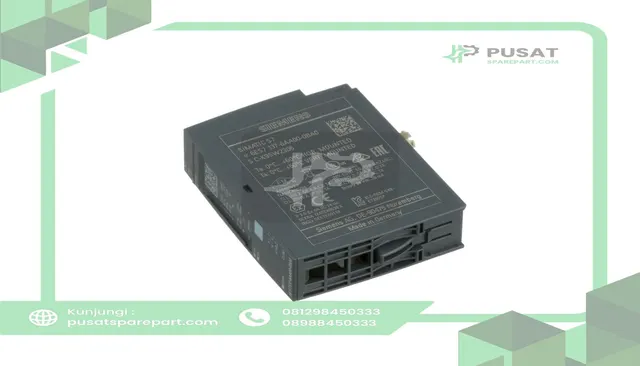

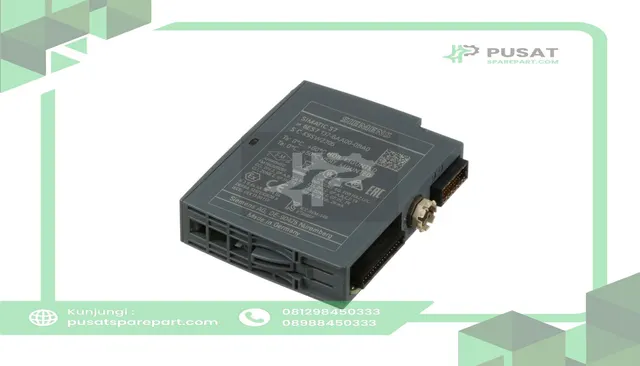

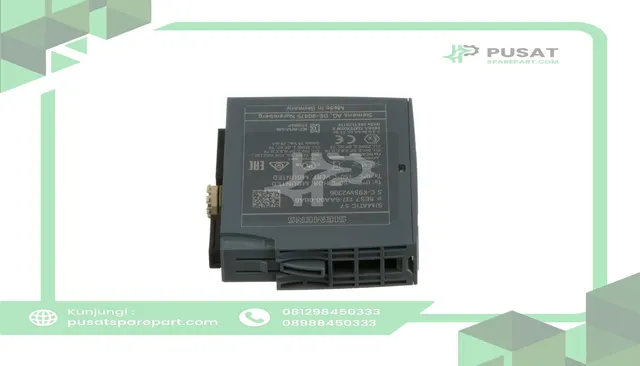

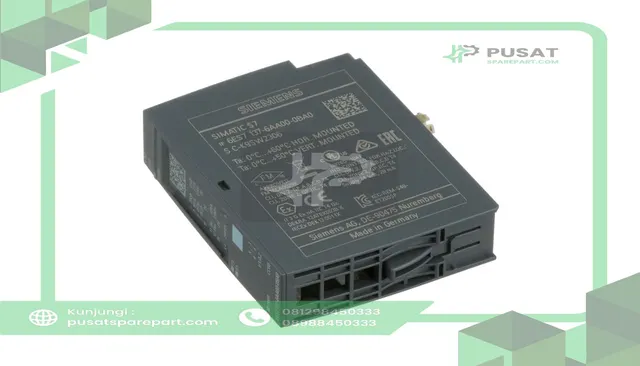

Siemens 6ES71376AA000BA0 Et 200Sp, Cm Ptp Communication Module

Siemens SIMATIC ET 200SP Series — Sistem SCADA yang Skalabel dan Terbuka | WinCC Runtime Advanced:
Sistem I/O SIMATIC ET 200SP yang skalabel adalah sistem I/O modular yang sangat fleksibel dengan tingkat proteksi IP20. Melalui modul antarmuka dengan antarmuka PROFINET atau PROFIBUS, sistem ini dapat bertukar data I/O dari modul I/O yang terhubung dengan sistem kontrol tingkat atas. Sebagai alternatif, berbagai PLC, F-PLC, dan Open Controller tersedia sebagai Controller S7-1500 yang ringkas (Distributed Controller) sebagai stasiun head-end tambahan. Komponen ET 200SP tersedia dalam versi SIPLUS untuk kebutuhan ekstrem dan tingkat ketahanan yang tinggi. SIMATIC ET 200SP adalah sistem I/O terdistribusi multifungsi untuk berbagai aplikasi. Berkat desainnya yang skalabel, Anda dapat menyesuaikan stasiun I/O persis dengan kebutuhan di lapangan. SIMATIC ET 200SP dibangun dengan proteksi IP 20 dan dirancang untuk dipasang di dalam control cabinet. Bergantung pada modul head (modul antarmuka, S7-1500, SP-CPU, atau open controller) dan pengaturan parameter yang dipilih, terdapat batas nilai yang berbeda yang membatasi konfigurasi maksimum sebuah stasiun ET 200SP.
Fitur: Kontrol konfigurasi: penyesuaian konfigurasi aktual berdasarkan aplikasi melalui perangkat lunak pengguna (option handling) Time-based IO: pemberian time stamp pada sinyal hingga μs MSI/MSO: akses bersamaan ke data I/O dari hingga 4 PLC Oversampling: akuisisi atau output sinyal digital dan analog n kali lipat dalam satu siklus PN Penyesuaian rentang pengukuran: resolusi lebih tinggi dengan menyesuaikan rentang pengukuran ke bagian terbatas dari rentang pengukuran yang didukung modul input analog Penskalaan nilai terukur: memungkinkan transmisi nilai analog yang dinormalisasi ke nilai fisik yang diperlukan sebagai nilai REAL (32-bit floating point) Standar komunikasi: PROFINET IO, PROFIBUS DP V0/V1, koneksi ET untuk menghubungkan ET 200AL (IP67), IO-Link V1.1, AS-Interface CPU: koneksi PROFINET dengan 3 port, IO controller dan PN IO device, ekspansi opsional sebagai DP master/slave, juga tersedia versi fail-safe dan Open Controller Point-to-point (RS 232, RS 485, RS 422) Konfigurasi modular hingga 64 modul Sistem catu daya grup beban yang terintegrasi dan self-assembling tanpa modul daya melalui light BaseUnits Ukuran kecil dan sangat fleksibel berkat desain modular dan rangkaian produk yang lengkap Hingga 16 channel per modul Pengkabelan permanen Hot swapping: penggantian modul tanpa alat saat RUN Operasi dengan celah (gap) Terminal push-in untuk penampang kabel hingga 1,5 mm2 dengan ferrule ujung kabel, dan hingga 2,5 mm2 tanpa ferrule ujung kabel Base Units untuk koneksi 1-kawat atau multi-kawat langsung Aksesibilitas pengkabelan yang optimal berkat spring release dan measuring tap di samping lubang konduktor Koneksi PROFINET yang fleksibel melalui BusAdapter (RJ45, FastConnect, kabel serat optik plastik atau kaca), juga tersedia sebagai media converter terintegrasi Integrasi modul fail-safe yang mudah Parameterisasi F yang mudah melalui perangkat lunak Pemutusan per grup untuk modul non-fail-safe Isochronous PROFINET Transfer data internal hingga 100 Mbps Merekam nilai analog dan output mulai 50 μs Merekam nilai digital dan output mulai 1 μs
Aplikasi: Cara kerja: Melalui PROFINET atau PROFIBUS, sebuah controller pusat dapat mengakses modul I/O terdistribusi ET 200SP dengan cara yang sama seperti modul I/O pusat. Komunikasi sepenuhnya ditangani oleh PN controller atau modul antarmuka master (di controller pusat) dan di IM 155-6. Transfer data internal bebas interferensi menggunakan kabel shielded. Diagnostik yang komprehensif, spesifik per channel, dan mudah diprogram dengan pesan teks biasa memungkinkan lokalisasi dan perbaikan kesalahan pabrik dalam waktu sesingkat mungkin serta meningkatkan ketersediaan secara signifikan. Konfigurasi, parameterisasi, dan diagnostik: ET 200SP dikonfigurasi dan diatur parameternya melalui STEP 7 atau alat konfigurasi dari controller yang digunakan. Informasi diagnostik yang luas tersedia bagi pengguna, bergantung pada modul I/O yang dipilih
