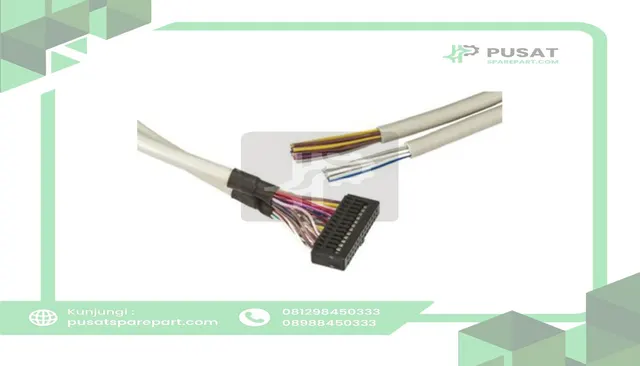

Schneider Electric TWDFCW30M TWDFCW30M, I/O Cable, 3m, for Expansion Module

Schneider Electric Modicon Twido Series | Modul Input/Output TM2 - Base Controller Terprogram Compact & Modular | Controller Terprogram untuk Aplikasi Standar dengan 10 hingga 100 I/O:
Rangkaian controller terprogram compact Twido menawarkan solusi "all-in-one" dengan ukuran keseluruhan yang ringkas: 80 hingga 157 x 90 x 70 mm. Tersedia delapan base controller compact (di antaranya 4 base controller yang dapat diperluas dengan menambahkan modul I/O ekspansi), yang berbeda dalam kapasitas pemrosesan serta jumlah input 24 V DC dan jumlah output relay serta transistor (10, 16, 24, dan 40 I/O).
Di antara diagnostik lain yang dilakukan, jika logic controller mendeteksi adanya modul I/O yang didefinisikan dalam konfigurasi namun tidak terpasang secara fisik pada bus I/O, maka sebuah error akan terdeteksi dan bus I/O tidak akan berjalan. Dengan fitur modul opsional, logic controller mengabaikan modul ekspansi I/O yang tidak ada dan telah Anda tandai sebagai opsional, sehingga logic controller tetap dapat menjalankan bus ekspansi I/O. Logic controller menjalankan bus ekspansi I/O saat waktu konfigurasi (setelah power cycle, download aplikasi, atau perintah inisialisasi) meskipun modul ekspansi opsional tidak terhubung secara fisik ke logic controller. Terbuka untuk berbagai jaringan komunikasi, fleksibel berkat 3 tipe base (Compact, Modular) dan rentang I/O yang luas, Twido serta perangkat lunak TwidoSuite yang terkait menyediakan solusi sederhana dan cerdas untuk semua kebutuhan Anda.
Rangkaian modul ekspansi TM2 meliputi:- Modul ekspansi digital- Modul ekspansi analog- Modul ekspansi komunikasi- Modul ekspansi expert
Input/Output TM2: 15 modul I/O digital (transistor atau relay) 12 modul I/O analog (0...10V, 0...20mA, suhu)
Solusi controller compact juga memungkinkan fleksibilitas pengkabelan yang baik. Untuk modul ekspansi I/O diskrit (dengan base controller TWD LCpA 24DRF dan TWD LCpp 40DRF) tersedia beberapa jenis koneksi, seperti blok terminal sekrup yang dapat dilepas dan koneksi tipe pegas yang memungkinkan pengkabelan yang sederhana, cepat, dan aman. Sistem pre-wired Modicon Telefast ABE 7 memungkinkan koneksi modul dengan konektor HE 10 ke kabel pre-formed dengan kabel bebas di salah satu ujungnya untuk koneksi langsung ke sensor/pre-aktuator, sistem pre-wired Modicon Telefast ABE 7 untuk controller Twido (rakitan kabel koneksi dan sub-base ABE 7). Opsi layar dan memori plug-in memudahkan penyesuaian, transfer, dan backup aplikasi; layar digital dapat digunakan sebagai alat tampilan dan penyesuaian lokal, serta teknologi EEPROM pada memory cartridge memungkinkan backup dan transfer program ke controller Twido compact atau modular mana pun. Perangkat lunak TwidoSuite memudahkan pemrograman menggunakan bahasa instruction list atau objek grafis ladder language.
Fitur Twido Compact: produk "all in one", koneksi terminal sekrup, 10 base compact, 10, 16, 24, dan 40 I/O, termasuk 6 base yang dapat diperluas menggunakan 4 hingga 7 modul I/O digital (metode koneksi berbeda) atau analog, bersama opsi: layar, real-time clock, memori... Suplai 24 V DC atau 100... 240 V AC Modbus, CANopen, Ethernet (terintegrasi pada 40 I/O)
Fitur Twido Modular: sangat ringkas (40 I/O dalam 95 x 90 x 70 mm), terminal sekrup yang dapat dilepas atau koneksi HE10 (pre-wired), 5 base, 20 atau 40 I/O, dapat diperluas menggunakan 4 hingga 7 modul I/O digital (metode koneksi berbeda) atau analog, bersama opsi: layar, real-time clock, memori... Suplai 24 VDC Modbus, CANopen, Ethernet
Untuk base compact yang dapat diperluas (model 24 dan 40 I/O), berbagai opsi ekspansi dan opsi produk memberikan pengguna tingkat fleksibilitas yang umumnya hanya tersedia pada platform otomasi yang lebih besar: Dengan base controller compact 24 I/O TWD LCpA 24DRF, hingga 4 modul ekspansi I/O diskrit dan/atau analog dan/atau komunikasi. Dengan base controller compact 40 I/O TWD LCpp 40DRF, hingga 7 modul ekspansi (I/O diskrit dan/atau analog dan/atau komunikasi)
Aplikasi: Instalasi stand-alone sederhana: manajemen pencahayaan, pemanas dan pendingin udara, kontrol akses, kontrol/monitoring. Mesin repetitif dan compact: conveyor, lift, dispenser otomatis
