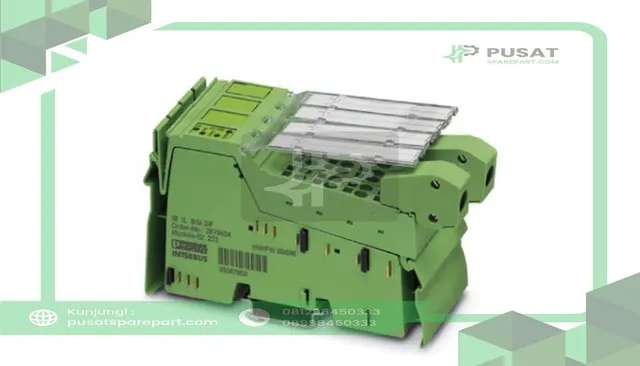

Phoenix Contact 2878735 Trm Blk Inline Function Terminal 2 Input, 2 Output 24 V dc 136 x 48.8 x 71.5 mm

Seri Phoenix Contact Inline — Sistem I/O Fleksibel untuk Panel Kontrol | Terminal IO Modular & Modul IO Blok:
Temukan keunggulan praktis Inline: bus dan power supply tidak perlu dikabel secara terpisah; keduanya terhubung otomatis saat modul ekstensi dipasang. Selain itu, sistem ini tidak memerlukan terminasi bus tambahan. Teknologi spring-cage COMBICON memastikan pengkabelan I/O yang cepat. Berkat level pengkabelan yang terpisah dari elektronika, penggantian terminal dapat dilakukan dengan cepat dan mudah. Inline adalah solusi serbaguna yang fleksibel, dirancang hingga detail terkecil untuk digunakan di panel kontrol. Anda dapat merancang fungsi otomasi sesuai kebutuhan spesifik dari berbagai pilihan I/O dan terminal fungsi untuk semua sistem fieldbus populer serta jaringan Ethernet. Lini produk Inline terdiri dari:
– Inline Modular IO: Terminal modular
– Inline Block IO: Modul remote I/O kompak
Dengan sedikit pengecualian, terminal otomasi terdiri dari basis elektronik (Inline Modular IO) atau modul elektronik (Inline Block IO) serta satu atau lebih konektor untuk menghubungkan I/O atau power supply. Elektronika dapat diganti tanpa melepas satu kabel pun dari konektor. Terminal Inline Modular IO dan modul Block IO memenuhi proteksi IP20. Perangkat ini dapat digunakan di panel kontrol tertutup atau di kotak kontrol (terminal box) dengan proteksi IP54 atau lebih tinggi sesuai EN 60529. Desain yang kompak membuat sebagian besar terminal Inline Modular IO dan seluruh modul Block IO dapat dipasang di terminal box standar. Koneksi bus (jaringan) Inline Modular IO: Station Inline diintegrasikan ke dalam sistem bus melalui bus coupler atau controller. Bus dikendalikan oleh station Inline melalui data routing. Inline Block IO: Antarmuka bus sudah terintegrasi di dalam modul. Bus terhubung langsung ke modul I/O. Terminal Inline dan modul Block IO memiliki konektor untuk sensor atau aktuator 1, 2, 3, dan 4-wire. Kabel dihubungkan menggunakan teknologi spring-cage. Untuk informasi lebih detail, silakan lihat bagian masing-masing.

Fitur Sistem: Fleksibilitas maksimum berkat banyaknya pilihan terminal I/O, terminal fungsi, bus coupler, dan controller. Lebar keseluruhan yang ramping serta jumlah kanal terminal I/O yang disesuaikan menghemat ruang di panel kontrol. Sertifikasi internasional serta modul keselamatan dan Ex i memungkinkan berbagai aplikasi. Perluasan bus lokal ke lapangan tanpa bus coupler tambahan, berkat terminal cabang.

Fitur Inline Modular I/O: Dapat dipasang berdampingan dengan mudah tanpa perkakas. Struktur terbuka, fleksibel, dan modular. Terminal dengan lebar berbeda dapat dikombinasikan untuk membentuk struktur station yang hemat waktu, kompak, dan hemat biaya.
Terminal 1-slot: Terminal ini memungkinkan penyesuaian optimal dengan konfigurasi yang diinginkan. Terminal ini memungkinkan struktur station yang fleksibel dan kompak tanpa ruang pemasangan cadangan yang tidak perlu.
Terminal 8-slot: Terminal ini menyediakan struktur station yang cepat dan efektif untuk station yang lebih besar.
Orientasi fungsional dari kotak kontrol atau panel kontrol: Struktur modular memungkinkan blok fungsi standar dirakit terlebih dahulu. Bagian-bagian sistem dapat dijalankan secara independen satu sama lain. Ini berarti pengujian awal dapat dilakukan saat sistem dipasang, dan keseluruhan sistem dapat disesuaikan serta diperluas.
Pembuatan otomatis grup terisolasi, rangkaian potensial, dan rangkaian data: Jumlah pengkabelan paralel yang mahal berkurang. Di dalam satu station, routing potensial dan data dapat dilakukan tanpa pengkabelan tambahan. Mendukung semua sistem bus populer.

Fitur Inline Block I/O: Antarmuka bus terintegrasi untuk semua sistem bus populer. Kepadatan kanal tinggi. Desain flat kompak 55 mm. Dapat dipasang dengan mudah tanpa perkakas. Tampilan dan nuansa yang sama dengan Inline Modular IO.

Versi Terminal Otomasi: Bus coupler untuk mengintegrasikan station Inline ke berbagai sistem bus, sebagian dengan fungsi input dan output untuk sinyal digital. Bus dapat dihubungkan menggunakan teknologi tembaga atau serat optik. Terminal dengan cabang remote bus untuk membuka cabang remote bus INTERBUS. Cabang remote bus dapat dihubungkan menggunakan teknologi tembaga atau serat optik. Terminal untuk memasok tegangan suplai dan membagi station (dengan dan tanpa sekring). Terminal aksesori (terminal distributor potensial, terminal jarak). Terminal input dan output untuk sinyal digital dan analog. Terminal level daya untuk menyalakan, melindungi, dan memantau motor standar tiga fasa. Terminal cabang untuk mengintegrasikan lini produk lain (misalnya integrasi Fieldline). Bus lokal modular pada station Inline atau untuk memperluas bus lokal beberapa baris. Terminal untuk kontrol open dan closed-loop, komunikasi, dan deteksi posisi. Modul keselamatan. Terminal yang dapat diprogram (CPU dan Inline Controller). Modul input, modul output, dan modul I/O untuk sinyal digital dan analog. Antarmuka bus terintegrasi di dalam modul.
