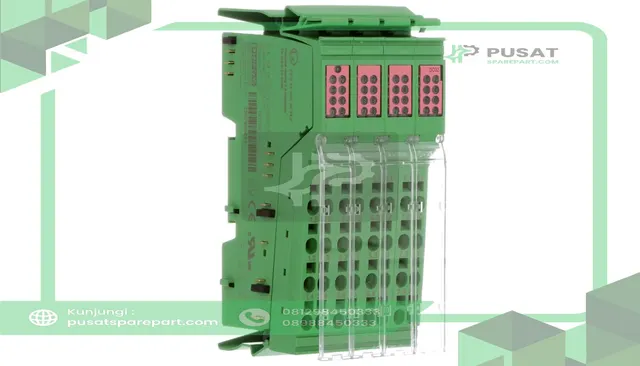

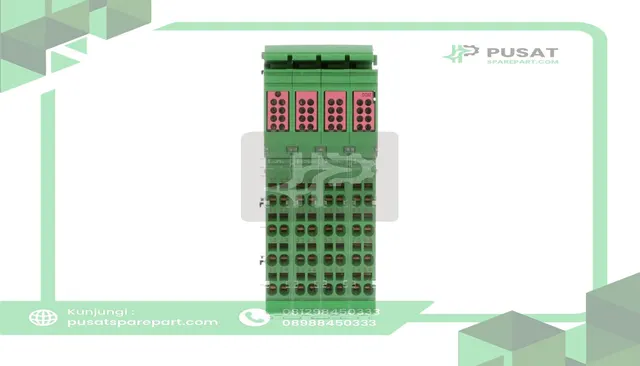

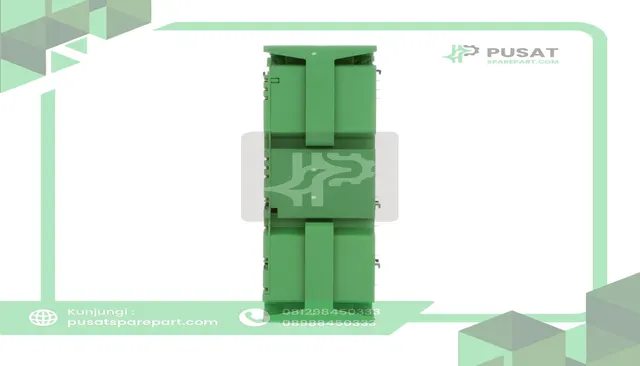

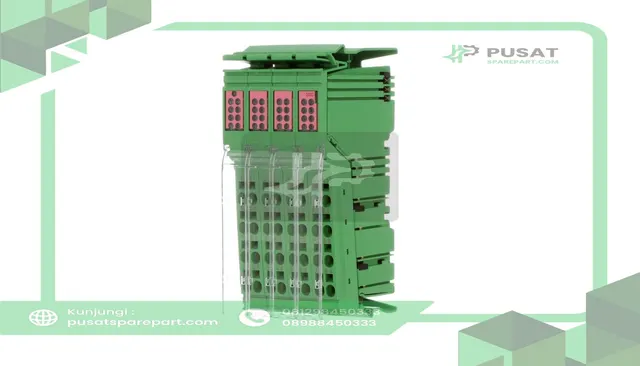

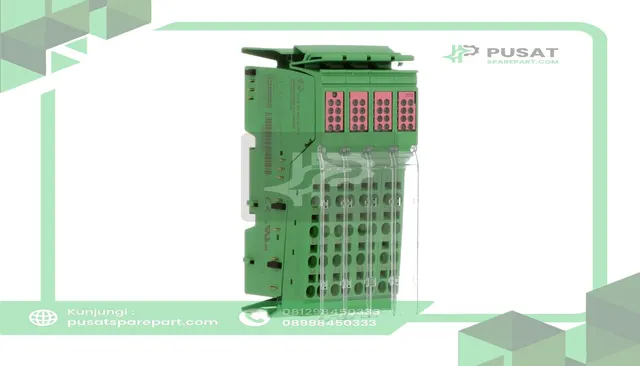

Phoenix Contact 2878340 PLC Expansion Module, 32 Digital Output NPN, 24 VDC, Inline Series Series

Phoenix Contact Inline Series — Sistem I/O Fleksibel untuk Panel Kontrol | Modular IO Terminals & Block IO Modules:
Temukan keunggulan praktis Inline: bus dan catu daya tidak perlu dikabel, karena terhubung otomatis saat modul ekstensi dipasang. Selain itu, sistem tidak memerlukan terminasi bus tambahan. Teknologi spring-cage COMBICON memastikan pengkabelan I/O yang cepat. Berkat level pengkabelan yang terpisah dari elektronik, penggantian terminal dapat dilakukan dengan cepat dan mudah. Inline adalah sistem serbaguna yang fleksibel, dirancang hingga detail terkecil untuk digunakan di panel kontrol. Anda dapat merancang fungsi otomasi sesuai kebutuhan spesifik dari berbagai pilihan I/O dan function terminal untuk semua sistem fieldbus populer serta jaringan Ethernet. Rangkaian produk Inline terdiri dari:
– Inline Modular IOs: Terminal modular
– Inline Block IOs: Modul remote I/O kompak

Dengan sedikit pengecualian, terminal otomasi terdiri dari basis elektronik (Inline Modular IO) atau modul elektronik (Inline Block IO) dan satu atau lebih konektor untuk menghubungkan I/O atau catu daya. Elektronik dapat diganti tanpa melepas satu kabel pun dari konektor. Terminal Inline Modular IO dan modul Block IO memenuhi proteksi IP20. Keduanya dapat digunakan di panel kontrol tertutup atau di kotak kontrol (terminal box) dengan proteksi IP54 atau lebih tinggi sesuai EN 60529. Desain kompak berarti sebagian besar terminal Inline Modular IO dan seluruh modul Block IO dapat dipasang di terminal box standar.

Koneksi bus (jaringan) Inline Modular IO: Inline station terintegrasi dalam sistem bus melalui bus coupler atau controller. Bus dikendalikan oleh Inline station melalui data routing. Inline Block IO: Antarmuka bus sudah terintegrasi di dalam modul. Bus terhubung langsung ke modul I/O. Terminal Inline dan modul Block IO memiliki konektor untuk sensor atau aktuator 1, 2, 3, dan 4-kabel. Kabel dihubungkan menggunakan teknologi spring-cage. Untuk informasi lebih detail, silakan lihat bagian masing-masing.

Fitur Sistem: Fleksibilitas maksimal berkat pilihan besar terminal I/O, function terminal, bus coupler, dan controller. Lebar keseluruhan yang ramping serta jumlah kanal terminal I/O yang disesuaikan menghemat ruang di panel kontrol. Persetujuan internasional serta modul safety dan Ex i memungkinkan berbagai aplikasi. Perluasan local bus ke lapangan tanpa bus coupler tambahan, berkat branch terminal.

Fitur Inline Modular I/O: Dapat dipasang berdampingan dengan mudah tanpa perkakas. Struktur terbuka, fleksibel, dan modular. Terminal dengan lebar berbeda dapat dikombinasikan untuk membentuk struktur station yang hemat waktu, kompak, dan hemat biaya.
-slot terminal: Terminal ini memungkinkan penyesuaian optimal dengan konfigurasi yang diinginkan. Terminal ini memungkinkan struktur station yang fleksibel dan kompak tanpa ruang pemasangan cadangan yang tidak perlu.
8-slot terminal: Terminal ini menyediakan struktur station yang cepat dan efektif untuk station berukuran lebih besar.
Orientasi fungsional panel kontrol atau panel kontrol kotak. Struktur modular memungkinkan perakitan blok fungsi standar terlebih dahulu. Bagian sistem dapat dijalankan secara independen satu sama lain. Ini berarti pengujian awal dapat dilakukan saat sistem disiapkan, dan seluruh sistem dapat disesuaikan serta diperluas.
Pembuatan otomatis grup terisolasi, rangkaian potensial, dan rangkaian data. Jumlah pengkabelan paralel yang mahal berkurang. Dalam satu station, potensial dan data routing dapat dilakukan tanpa pengkabelan tambahan. Mendukung semua sistem bus populer.

Fitur Inline Block I/O: Antarmuka bus terintegrasi untuk semua sistem bus populer. Kepadatan kanal tinggi. Desain datar kompak 55 mm. Dapat dipasang dengan mudah tanpa perkakas. Tampilan dan penggunaan yang sama dengan Inline Modular IO.

Versi Terminal Otomasi: Bus coupler untuk mengintegrasikan Inline station ke berbagai sistem bus, sebagian dengan fungsi input dan output untuk sinyal digital. Bus dapat dihubungkan menggunakan teknologi tembaga atau serat optik. Terminal dengan branch remote bus untuk membuka branch remote bus INTERBUS. Branch remote bus dapat dihubungkan menggunakan teknologi tembaga atau serat optik. Terminal untuk menyalurkan tegangan suplai dan memisahkan (segmentasi) station (dengan dan tanpa sekring). Terminal aksesori (terminal distributor potensial, terminal jarak). Terminal input dan output untuk sinyal digital dan analog. Terminal power-level untuk menyalakan, memproteksi, dan memantau motor standar tiga fasa. Branch terminal untuk mengintegrasikan rangkaian produk lain (misalnya integrasi Fieldline). Local bus modular di dalam Inline station, atau untuk memperluas local bus hingga beberapa baris. Terminal untuk kontrol loop terbuka dan tertutup, komunikasi, serta deteksi posisi. Modul safety. Terminal programmable (CPU dan Inline Controller). Modul input, modul output, dan modul I/O untuk sinyal digital dan analog. Antarmuka bus terintegrasi di dalam modul.
