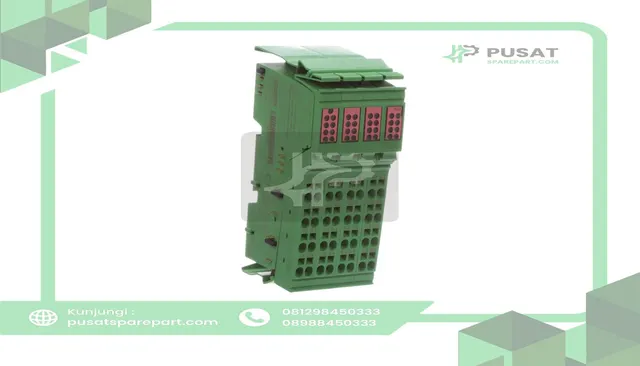

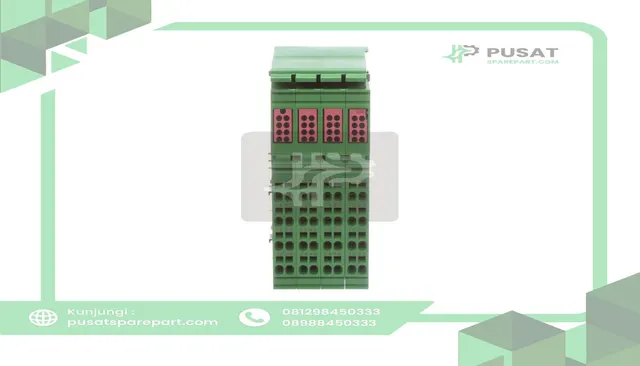

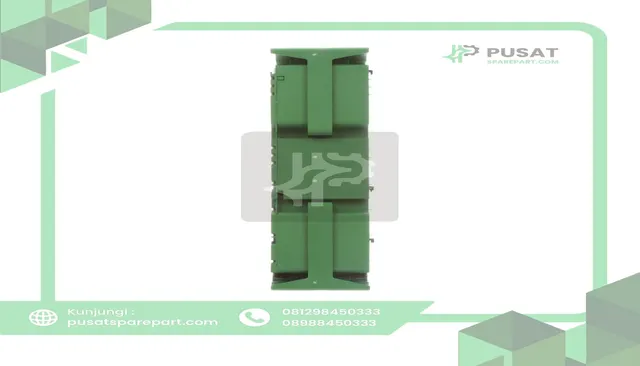

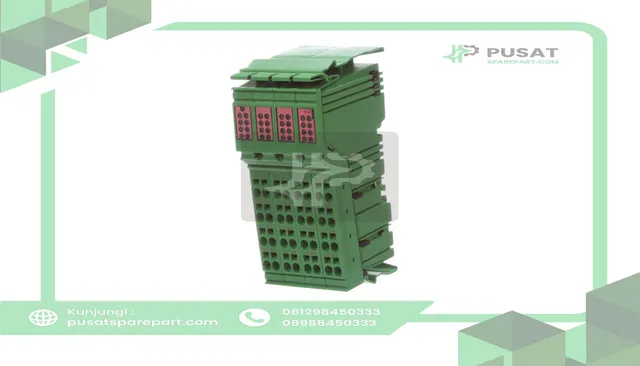

Phoenix Contact 2862822 Output Module, Digital, Inline Modular, 32-Channel, 24VDC, 50mA, Single-Wire

Phoenix Contact Inline Series — Sistem I/O Fleksibel untuk Panel Kontrol | Modular IO Terminals & Block IO Modules:
Temukan keuntungan praktis dari Inline: bus dan catu daya tidak perlu dikabelkan, karena terhubung otomatis saat modul ekstensi dipasang. Selain itu, sistem ini tidak memerlukan terminasi bus tambahan. Teknologi spring-cage COMBICON memastikan pengkabelan I/O yang cepat. Berkat level pengkabelan yang terpisah dari elektronik, penggantian terminal dapat dilakukan dengan cepat dan mudah. Inline adalah sistem serbaguna yang fleksibel, dirancang hingga detail terkecil untuk penggunaan di panel kontrol. Anda dapat merancang fungsi otomasi sesuai kebutuhan spesifik dari berbagai I/O dan function terminal untuk semua sistem fieldbus populer dan jaringan Ethernet. Lini produk Inline terdiri dari:
– Inline Modular IOs: Modular terminals
– Inline Block IOs: Compact remote I/O modules
Dengan sedikit pengecualian, automation terminal terdiri dari basis elektronik (Inline Modular IO) atau modul elektronik (Inline Block IO) serta satu atau lebih konektor untuk menghubungkan I/O atau catu daya. Elektronik dapat diganti tanpa melepas satu kabel pun dari konektor. Inline Modular IO terminals dan Block IO modules memenuhi proteksi IP20. Perangkat ini dapat digunakan di panel kontrol tertutup atau di kotak kontrol (terminal box) dengan proteksi IP54 atau lebih tinggi sesuai EN 60529. Desain yang ringkas memungkinkan sebagian besar Inline Modular IO terminals dan seluruh Block IO modules dipasang di terminal box standar.

Koneksi bus (jaringan) Inline Modular IO: Stasiun Inline terintegrasi dalam sistem bus melalui bus coupler atau controller. Bus dikontrol oleh stasiun Inline melalui data routing. Inline Block IO: Antarmuka bus terintegrasi dalam modul. Bus terhubung langsung ke modul I/O.

Terminal Inline dan Block IO modules memiliki konektor untuk sensor atau aktuator 1, 2, 3, dan 4-kabel. Kabel dihubungkan menggunakan teknologi spring-cage. Untuk informasi lebih detail, silakan lihat bagian masing-masing.

Fitur Sistem:
Fleksibilitas maksimum berkat pilihan besar I/O terminal, function terminal, bus coupler, dan controller
Lebar keseluruhan yang ramping serta jumlah kanal yang disesuaikan pada I/O terminal menghemat ruang di panel kontrol
Sertifikasi internasional serta modul safety dan Ex i memungkinkan berbagai aplikasi
Perluasan local bus ke lapangan tanpa bus coupler tambahan, berkat branch terminal

Fitur Inline Modular I/O:
Dapat dipasang berdampingan dengan mudah tanpa alat
Struktur terbuka, fleksibel, dan modular
Terminal dengan lebar berbeda dapat dikombinasikan untuk membentuk struktur stasiun yang hemat waktu, ringkas, dan hemat biaya
-slot terminals: Terminal ini memungkinkan adaptasi optimal terhadap konfigurasi yang diinginkan. Terminal ini memungkinkan struktur stasiun yang fleksibel dan ringkas tanpa ruang pemasangan cadangan yang tidak perlu
8-slot terminals: Terminal ini menyediakan struktur stasiun yang cepat dan efektif untuk stasiun berukuran besar
Orientasi fungsional panel kontrol
Struktur modular memungkinkan blok fungsi standar dirakit terlebih dahulu. Bagian sistem dapat dijalankan secara independen satu sama lain. Ini berarti pengujian awal dapat dilakukan saat sistem disiapkan, dan seluruh sistem dapat diadaptasi serta diperluas
Pembentukan otomatis grup terisolasi, rangkaian potensial, dan rangkaian data
Jumlah pengkabelan paralel yang mahal berkurang
Di dalam stasiun, routing potensial dan data dapat dilakukan tanpa pengkabelan tambahan
Mendukung semua sistem bus populer

Fitur Inline Block I/O:
Antarmuka bus terintegrasi untuk semua sistem bus populer
Kepadatan kanal tinggi
Desain flat ringkas 55 mm
Dapat dipasang dengan mudah tanpa alat
Tampilan dan penggunaan yang sama dengan Inline Modular IO

Versi Automation Terminal:
Bus coupler untuk mengintegrasikan stasiun Inline ke berbagai sistem bus, sebagian dengan fungsi input dan output untuk sinyal digital
Bus dapat dihubungkan menggunakan teknologi tembaga atau serat optik
Terminal dengan branch bus remote untuk membuka INTERBUS remote bus branch
Remote bus branch dapat dihubungkan menggunakan teknologi tembaga atau serat optik
Terminal untuk menyuplai tegangan catu daya dan membagi segmen stasiun (dengan dan tanpa sekring)
Terminal aksesori (potential distributor terminal, distance terminal)
Input dan output terminal untuk sinyal digital dan analog
Power-level terminal untuk menyalakan, melindungi, dan memantau motor standar tiga fasa
Branch terminal untuk mengintegrasikan lini produk lain (misalnya integrasi Fieldline)
Modular local bus pada stasiun Inline, atau untuk memperluas local bus hingga beberapa baris
Terminal untuk open dan closed-loop control, komunikasi, dan deteksi posisi
Safety modules
Programmable terminals (CPU dan Inline Controller)
Input modules, output modules, dan I/O modules untuk sinyal digital dan analog
Antarmuka bus terintegrasi dalam modul
