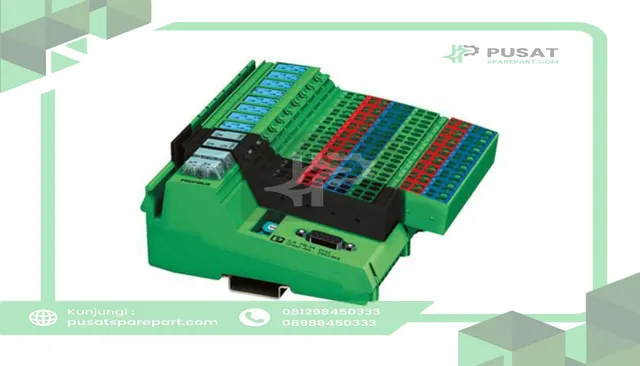

Phoenix Contact 2862411 PLC I/O Module Profibus 32 x I/O, 500 mA 24 V dc, 141.5 x 156 x 57 mm

Phoenix Contact Inline Series — Sistem I/O Fleksibel untuk Panel Kontrol | Terminal IO Modular & Modul Block IO:
Nikmati keunggulan praktis Inline: bus dan catu daya tidak perlu dikabel secara terpisah, karena terhubung otomatis saat modul ekstensi dipasang. Selain itu, sistem ini tidak memerlukan terminasi bus tambahan. Teknologi spring-cage COMBICON memastikan pengkabelan I/O yang cepat. Berkat level pengkabelan yang dipisahkan dari elektronik, penggantian terminal dapat dilakukan dengan cepat dan mudah. Inline adalah solusi serbaguna yang fleksibel, dirancang hingga detail terkecil untuk penggunaan di panel kontrol. Anda dapat merancang fungsi otomasi sesuai kebutuhan spesifik dari berbagai pilihan I/O dan terminal fungsi untuk semua sistem fieldbus populer serta jaringan Ethernet. Rangkaian produk Inline terdiri dari:– Inline Modular IO: Terminal modular– Inline Block IO: Modul remote I/O kompak. Dengan sedikit pengecualian, terminal otomasi terdiri dari basis elektronik (Inline Modular IO) atau modul elektronik (Inline Block IO) serta satu atau lebih konektor untuk menghubungkan I/O atau catu daya. Elektronik dapat diganti tanpa melepas satu kabel pun dari konektor. Terminal Inline Modular IO dan modul Block IO memenuhi proteksi IP20. Perangkat ini dapat digunakan di panel kontrol tertutup atau di kotak kontrol (terminal box) dengan proteksi IP54 atau lebih tinggi sesuai EN 60529. Desain yang ringkas memungkinkan sebagian besar terminal Inline Modular IO dan seluruh modul Block IO dipasang di terminal box standar. Koneksi bus (jaringan) Inline Modular IO: Stasiun Inline terintegrasi dengan sistem bus melalui bus coupler atau controller. Bus dikendalikan oleh stasiun Inline melalui routing data. Inline Block IO: Antarmuka bus sudah terintegrasi di dalam modul. Bus terhubung langsung ke modul I/O. Terminal Inline dan modul Block IO memiliki konektor untuk sensor atau aktuator 1, 2, 3, dan 4 kabel. Kabel dihubungkan menggunakan teknologi spring-cage. Untuk informasi lebih rinci, silakan merujuk ke bagian masing-masing.
Fitur Sistem: Fleksibilitas maksimum berkat banyaknya pilihan terminal I/O, terminal fungsi, bus coupler, dan controller. Lebar keseluruhan yang ringkas serta jumlah kanal terminal I/O yang disesuaikan menghemat ruang di panel kontrol. Sertifikasi internasional serta modul keselamatan dan Ex i memungkinkan berbagai aplikasi. Perluasan bus lokal ke lapangan tanpa bus coupler tambahan, berkat terminal cabang.
Fitur Inline Modular I/O: Dapat dipasang berdampingan dengan mudah tanpa alat. Struktur terbuka, fleksibel, dan modular. Terminal dengan lebar berbeda dapat dikombinasikan untuk menciptakan struktur stasiun yang hemat waktu, ringkas, dan hemat biaya. Terminal 1-slot: Terminal ini memungkinkan penyesuaian optimal dengan konfigurasi yang diinginkan. Terminal ini mendukung struktur stasiun yang fleksibel dan ringkas tanpa ruang pemasangan cadangan yang tidak perlu. Terminal 8-slot: Terminal ini menyediakan struktur stasiun yang cepat dan efektif untuk stasiun berukuran besar. Orientasi fungsional kotak kontrol atau panel kontrol. Struktur modular memungkinkan perakitan blok fungsi standar sebelumnya. Bagian-bagian sistem dapat dijalankan secara independen satu sama lain. Dengan demikian, pengujian awal dapat dilakukan saat sistem disiapkan, dan keseluruhan sistem dapat disesuaikan serta diperluas. Pembentukan grup terisolasi, sirkuit potensial, dan sirkuit data secara otomatis. Jumlah pengkabelan paralel yang mahal berkurang. Di dalam satu stasiun, routing potensial dan data dapat dilakukan tanpa pengkabelan tambahan. Mendukung semua sistem bus populer.
Fitur Inline Block I/O: Antarmuka bus terintegrasi untuk semua sistem bus populer. Kepadatan kanal tinggi. Desain datar kompak 55 mm. Dapat dipasang dengan mudah tanpa alat. Tampilan dan nuansa yang sama dengan Inline Modular IO.
Versi Terminal Otomasi: Bus coupler untuk mengintegrasikan stasiun Inline ke berbagai sistem bus, sebagian dengan fungsi input dan output untuk sinyal digital. Bus dapat dihubungkan menggunakan teknologi tembaga atau serat optik. Terminal dengan cabang bus remote untuk membuka cabang bus remote INTERBUS. Cabang bus remote dapat dihubungkan menggunakan teknologi tembaga atau serat optik. Terminal untuk menyalurkan tegangan suplai dan melakukan segmentasi stasiun (dengan dan tanpa sekring). Terminal aksesori (terminal distributor potensial, terminal jarak). Terminal input dan output untuk sinyal digital dan analog. Terminal level daya untuk menyalakan, melindungi, dan memantau motor standar tiga fasa. Terminal cabang untuk mengintegrasikan rangkaian produk lain (misalnya, integrasi Fieldline). Bus lokal modular dalam stasiun Inline atau untuk memperluas bus lokal hingga beberapa baris. Terminal untuk kontrol loop terbuka dan tertutup, komunikasi, dan deteksi posisi. Modul keselamatan. Terminal yang dapat diprogram (CPU dan Inline Controller). Modul input, modul output, dan modul I/O untuk sinyal digital dan analog. Antarmuka bus sudah terintegrasi di dalam modul.
