| Part Number Alternatif | ILB PB 24 DO32 |
|---|
| Merk | PHOENIX CONTACT |
|---|
| Nama Famili | Inline I/O System Family |
|---|
| Part Number Pabrikan | 2862408 |
|---|
| Tipe Pemasangan | NS 35/7,5 |
|---|
| Jumlah Posisi | 9 |
|---|
| Tipe | Remote I/O |
|---|
| UPC Code | 4017918923877 |
|---|
| Garansi | Limited Lifetime |
|---|

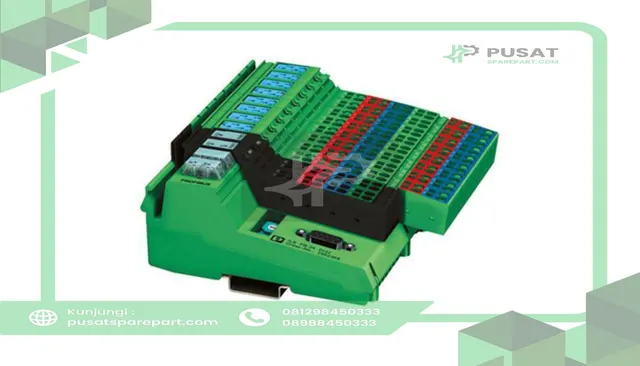

Seri Phoenix Contact Inline —Sistem I/O Fleksibel untuk Panel Kontrol | Terminal IO Modular & Modul IO Blok: Rasakan keunggulan praktis Inline: bus dan catu daya tidak perlu dikabel secara terpisah; keduanya terhubung otomatis saat modul ekstensi dipasang. Selain itu, sistem ini tidak memerlukan terminasi bus tambahan. Teknologi spring-cage COMBICON memastikan pengkabelan I/O yang cepat. Berkat level pengkabelan yang terpisah dari elektronik, penggantian terminal dapat dilakukan dengan cepat dan mudah. Inline adalah sistem serbaguna yang fleksibel, dirancang secara detail untuk digunakan di panel kontrol. Anda dapat merancang fungsi otomasi sesuai kebutuhan spesifik dari berbagai pilihan I/O dan terminal fungsi untuk semua sistem fieldbus populer dan jaringan Ethernet. Rangkaian produk Inline terdiri dari:– Inline Modular IO: Terminal modular– Inline Block IO: Modul I/O remote yang ringkas. Dengan sedikit pengecualian, terminal otomasi terdiri dari basis elektronik (Inline Modular IO) atau modul elektronik (Inline Block IO) serta satu atau lebih konektor untuk menghubungkan I/O atau catu daya. Elektronik dapat diganti tanpa melepas satu kabel pun dari konektor. Terminal Inline Modular IO dan modul Block IO memenuhi proteksi IP20. Perangkat ini dapat digunakan di panel kontrol tertutup atau di kotak kontrol (terminal box) dengan proteksi IP54 atau lebih tinggi sesuai EN 60529. Desain yang ringkas berarti sebagian besar terminal Inline Modular IO dan seluruh modul Block IO dapat dipasang di terminal box standar. Koneksi bus (jaringan) Inline Modular IO: Stasiun Inline terintegrasi ke sistem bus melalui bus coupler atau controller. Bus dikendalikan oleh stasiun Inline melalui data routing. Inline Block IO: Antarmuka bus sudah terintegrasi di dalam modul. Bus terhubung langsung ke modul I/O. Terminal Inline dan modul Block IO memiliki konektor untuk sensor atau aktuator 1, 2, 3, dan 4 kabel. Kabel dihubungkan menggunakan teknologi spring-cage. Untuk informasi yang lebih rinci, silakan merujuk ke bagian masing-masing.
| Fitur Sistem | Fleksibilitas maksimum berkat pilihan terminal I/O, terminal fungsi, bus coupler, dan controller yang luas. Lebar keseluruhan yang ramping serta jumlah kanal terminal I/O yang disesuaikan menghemat ruang di panel kontrol. Sertifikasi internasional serta modul safety dan Ex i memungkinkan berbagai aplikasi. Perluasan local bus hingga ke lapangan tanpa bus coupler tambahan, berkat branch terminal. |
|---|
| Fitur Inline Modular I/O | Dapat dipasang berdampingan dengan mudah tanpa perkakas. Struktur terbuka, fleksibel, dan modular. Terminal dengan lebar berbeda dapat dikombinasikan untuk menciptakan struktur stasiun yang hemat waktu, ringkas, dan hemat biaya. Terminal 1-slot: Terminal ini memungkinkan penyesuaian optimal dengan konfigurasi yang diinginkan. Terminal ini memungkinkan struktur stasiun yang fleksibel dan ringkas tanpa ruang pemasangan cadangan yang tidak perlu. Terminal 8-slot: Terminal ini menyediakan struktur stasiun yang cepat dan efektif untuk stasiun yang lebih besar. Orientasi fungsional dari kotak kontrol atau panel kontrol. Struktur modular memungkinkan blok fungsi standar dirakit terlebih dahulu. Bagian sistem dapat dijalankan secara independen satu sama lain. Ini berarti pengujian awal dapat dilakukan saat sistem disiapkan, dan seluruh sistem dapat disesuaikan serta diperluas. Pembuatan otomatis grup terisolasi, rangkaian potensial, dan rangkaian data. Jumlah pengkabelan paralel yang mahal berkurang. Di dalam stasiun, routing potensial dan data dapat dilakukan tanpa pengkabelan tambahan. Mendukung semua sistem bus populer. |
|---|
| Fitur Inline Block I/O | Antarmuka bus terintegrasi untuk semua sistem bus populer. Kepadatan kanal tinggi. Desain flat ringkas 55 mm. Dapat dipasang dengan mudah tanpa perkakas. Tampilan dan nuansa yang sama dengan Inline Modular IO. |
|---|
| Versi Terminal Otomasi | Bus coupler untuk mengintegrasikan stasiun Inline ke berbagai sistem bus, sebagian dengan fungsi input dan output untuk sinyal digital. Bus dapat dihubungkan menggunakan teknologi tembaga atau serat optik. Terminal dengan branch bus remote untuk membuka branch bus remote INTERBUS. Branch bus remote dapat dihubungkan menggunakan teknologi tembaga atau serat optik. Terminal untuk menyuplai tegangan catu daya dan membagi segmen stasiun (dengan dan tanpa sekering). Terminal aksesori (terminal distributor potensial, terminal jarak). Terminal input dan output untuk sinyal digital dan analog. Terminal power-level untuk menyalakan, memproteksi, dan memantau motor standar tiga fasa. Terminal branch untuk mengintegrasikan rangkaian produk lain (misalnya integrasi Fieldline). Local bus modular di dalam stasiun Inline, atau untuk memperluas local bus hingga beberapa baris. Terminal untuk kontrol loop terbuka dan tertutup, komunikasi, serta deteksi posisi. Modul safety. Terminal programmable (CPU dan Inline Controller). Modul input, modul output, dan modul I/O untuk sinyal digital dan analog. Antarmuka bus sudah terintegrasi di dalam modul. |
|---|
