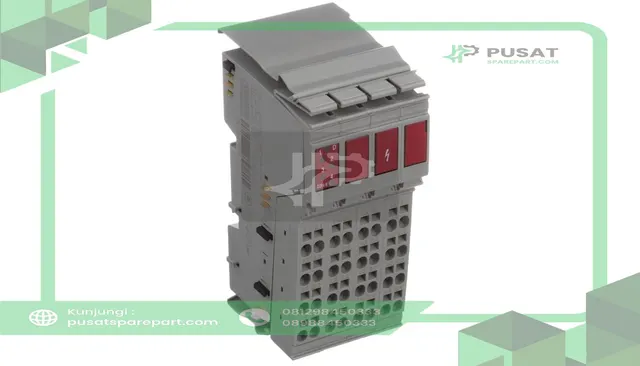

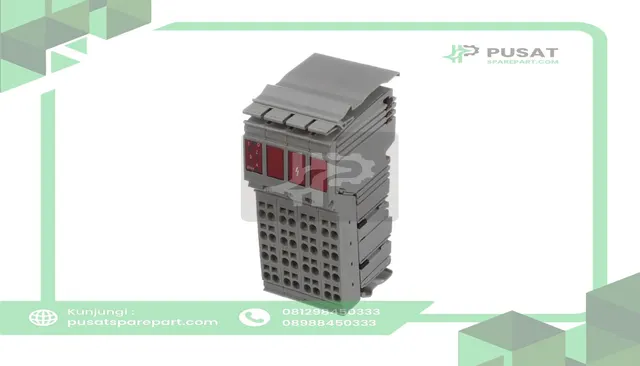

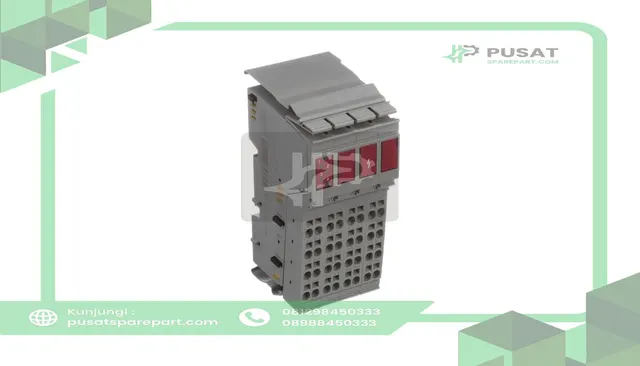

Phoenix Contact 2861878 INLINE MODULAR 4 CHANNEL RELAY OUTPUT MODULE

Phoenix Contact Inline Series —The Flexible I/O System for the Control Cabinet | Modular IO Terminals & Block IO Modules:
Rasakan keuntungan praktis dari Inline: bus dan catu daya tidak perlu dikabel, karena terhubung otomatis saat modul ekstensi dipasang. Selain itu, sistem ini tidak memerlukan terminasi bus tambahan. Teknologi spring-cage COMBICON memastikan pengkabelan I/O yang cepat. Berkat level pengkabelan yang terpisah dari elektronik, penggantian terminal dapat dilakukan dengan cepat dan mudah. Inline adalah sistem I/O fleksibel serba guna yang dirancang hingga detail terkecil untuk digunakan di dalam panel kontrol. Anda dapat merancang fungsi otomasi sesuai kebutuhan spesifik dari berbagai pilihan I/O dan terminal fungsi untuk semua sistem fieldbus populer dan jaringan Ethernet. Lini produk Inline terdiri dari:
– Inline Modular IO: Terminal modular
– Inline Block IO: Modul remote I/O kompak

Dengan beberapa pengecualian, terminal otomasi terdiri dari basis elektronik (Inline Modular IO) atau modul elektronik (Inline Block IO) serta satu atau lebih konektor untuk menghubungkan I/O atau catu daya. Elektronik dapat diganti tanpa melepas satu pun kabel dari konektor. Terminal Inline Modular IO dan modul Block IO memenuhi proteksi IP20. Produk ini dapat digunakan di dalam panel kontrol tertutup atau di dalam kotak kontrol (kotak terminal) dengan proteksi IP54 atau lebih tinggi sesuai EN 60529. Desain yang ringkas berarti sebagian besar terminal Inline Modular IO dan seluruh modul Block IO dapat dipasang di kotak terminal standar.

Koneksi bus (jaringan) Inline Modular IO: Stasiun Inline terintegrasi ke dalam sistem bus melalui bus coupler atau controller. Bus dikendalikan oleh stasiun Inline melalui routing data. Inline Block IO: Antarmuka bus sudah terintegrasi di dalam modul. Bus terhubung langsung ke modul I/O.

Terminal Inline dan modul Block IO memiliki konektor untuk sensor atau aktuator 1, 2, 3, dan 4 kabel. Kabel dihubungkan menggunakan teknologi spring-cage. Untuk informasi lebih rinci, silakan merujuk ke masing-masing bagian.

Fitur Sistem: Fleksibilitas maksimum berkat pilihan luas terminal I/O, terminal fungsi, bus coupler, dan controller. Lebar keseluruhan yang ramping dan jumlah kanal terminal I/O yang disesuaikan menghemat ruang di dalam panel kontrol. Persetujuan internasional serta modul safety dan Ex i memungkinkan berbagai aplikasi. Perluasan local bus ke lapangan tanpa bus coupler tambahan, berkat terminal cabang.

Fitur Inline Modular I/O: Dapat dipasang berdampingan dengan mudah tanpa alat. Struktur terbuka, fleksibel, dan modular. Terminal dengan lebar berbeda dapat dikombinasikan untuk membentuk struktur stasiun yang hemat waktu, ringkas, dan hemat biaya. Terminal 1-slot: Terminal ini memungkinkan penyesuaian optimal dengan konfigurasi yang diinginkan. Terminal ini memungkinkan struktur stasiun yang fleksibel dan ringkas tanpa ruang pemasangan cadangan yang tidak perlu. Terminal 8-slot: Terminal ini menyediakan struktur stasiun yang cepat dan efektif untuk stasiun yang lebih besar. Orientasi fungsional dari kotak kontrol atau panel kontrol. Struktur modular memungkinkan blok fungsi standar dirakit terlebih dahulu. Bagian-bagian sistem dapat dijalankan secara independen satu sama lain. Ini berarti pengujian awal dapat dilakukan saat sistem dipasang, dan seluruh sistem dapat disesuaikan serta diperluas. Pembentukan otomatis grup terisolasi, rangkaian potensial, dan rangkaian data. Jumlah pengkabelan paralel yang mahal berkurang. Dalam satu stasiun, routing potensial dan data dapat dilakukan tanpa pengkabelan tambahan. Mendukung semua sistem bus populer.

Fitur Inline Block I/O: Antarmuka bus terintegrasi untuk semua sistem bus populer. Kepadatan kanal tinggi. Desain datar kompak 55 mm. Dapat dipasang dengan mudah tanpa alat. Tampilan dan nuansa yang sama dengan Inline Modular IO.

Versi Terminal Otomasi: Bus coupler untuk mengintegrasikan stasiun Inline ke berbagai sistem bus, sebagian dengan fungsi input dan output untuk sinyal digital. Bus dapat dihubungkan menggunakan teknologi tembaga atau serat optik. Terminal dengan cabang remote bus untuk membuka cabang remote bus INTERBUS. Cabang remote bus dapat dihubungkan menggunakan teknologi tembaga atau serat optik. Terminal untuk menyuplai tegangan catu daya dan membagi stasiun menjadi segmen (dengan dan tanpa sekring). Terminal aksesori (terminal distributor potensial, terminal jarak). Terminal input dan output untuk sinyal digital dan analog. Terminal level daya untuk menyalakan, memproteksi, dan memantau motor standar tiga fasa. Terminal cabang untuk mengintegrasikan lini produk lain (misalnya integrasi Fieldline). Local bus modular di dalam stasiun Inline, atau untuk memperluas local bus hingga beberapa baris. Terminal untuk kontrol loop terbuka dan tertutup, komunikasi, dan deteksi posisi. Modul safety. Terminal yang dapat diprogram (CPU dan Inline Controller). Modul input, modul output, dan modul I/O untuk sinyal digital dan analog. Antarmuka bus sudah terintegrasi di dalam modul.
