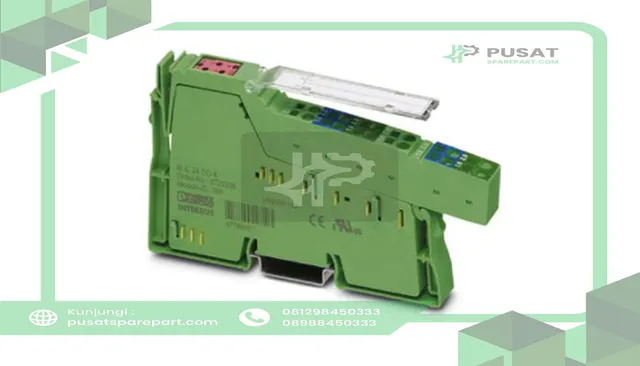

Phoenix Contact 2701155 PLC Expansion Module, Inline Terminal, 4 XC Digital Output, 24VDC, Inline Series

Phoenix Contact Inline Series —The Flexible I/O System for the Control Cabinet | Modular IO Terminals & Block IO Modules:
Rasakan keunggulan praktis Inline: bus dan catu daya tidak perlu dikabel secara terpisah, karena terhubung otomatis saat modul ekstensi dipasang. Selain itu, sistem ini tidak memerlukan bus termination tambahan. Teknologi spring-cage COMBICON memastikan pengkabelan I/O yang cepat. Berkat level pengkabelan yang terpisah dari elektronik, penggantian terminal dapat dilakukan dengan cepat dan mudah. Inline adalah sistem serbaguna yang fleksibel, dirancang hingga detail terkecil untuk penggunaan di dalam control cabinet. Anda dapat merancang fungsi otomasi sesuai kebutuhan spesifik dari berbagai pilihan I/O dan function terminal untuk semua sistem fieldbus populer serta jaringan Ethernet. Rangkaian produk Inline terdiri dari:
– Inline Modular IOs: Terminal modular
– Inline Block IOs: Modul remote I/O kompak
Dengan beberapa pengecualian, terminal otomasi terdiri dari basis elektronik (Inline Modular IO) atau modul elektronik (Inline Block IO) serta satu atau lebih konektor untuk menghubungkan I/O atau catu daya. Elektronik dapat diganti tanpa melepas satu pun kabel dari konektor. Terminal Inline Modular IO dan modul Block IO memenuhi proteksi IP20. Perangkat ini dapat digunakan di control cabinet tertutup atau di control box (terminal box) dengan proteksi IP54 atau lebih tinggi sesuai EN 60529. Desain yang kompak membuat sebagian besar terminal Inline Modular IO dan seluruh modul Block IO dapat dipasang di terminal box standar.
Koneksi bus (jaringan) Inline Modular IO: Stasiun Inline terintegrasi ke sistem bus melalui bus coupler atau controller. Bus dikendalikan oleh stasiun Inline melalui data routing. Inline Block IO: Antarmuka bus sudah terintegrasi di dalam modul. Bus terhubung langsung ke modul I/O. Terminal Inline dan modul Block IO memiliki konektor untuk sensor atau aktuator 1, 2, 3, dan 4-kabel. Kabel dihubungkan menggunakan teknologi spring-cage. Untuk informasi lebih detail, silakan merujuk ke masing-masing bagian.

Fitur Sistem: Fleksibilitas maksimum berkat pilihan besar terminal I/O, function terminal, bus coupler, dan controller. Lebar keseluruhan yang ramping dan jumlah kanal terminal I/O yang disesuaikan menghemat ruang di control cabinet. Sertifikasi internasional serta modul safety dan Ex i memungkinkan berbagai penerapan. Perluasan local bus ke lapangan tanpa bus coupler tambahan, berkat branch terminal.

Fitur Inline Modular I/O: Dapat dipasang berdampingan dengan mudah tanpa alat. Struktur terbuka, fleksibel, dan modular. Terminal dengan lebar berbeda dapat dikombinasikan untuk membentuk struktur stasiun yang hemat waktu, kompak, dan hemat biaya.
– slot terminal: Terminal ini memungkinkan penyesuaian optimal dengan konfigurasi yang diinginkan. Terminal ini mendukung struktur stasiun yang fleksibel dan kompak tanpa ruang pemasangan cadangan yang tidak perlu.
8-slot terminal: Terminal ini menyediakan struktur stasiun yang cepat dan efektif untuk stasiun berukuran besar. Orientasi fungsional control box atau control cabinet. Struktur modular memungkinkan perakitan blok fungsi standar sebelumnya. Bagian dari sistem dapat dijalankan secara independen satu sama lain. Ini berarti pengujian awal dapat dilakukan saat sistem dipasang, serta seluruh sistem dapat disesuaikan dan diperluas.
Pembuatan grup terisolasi, rangkaian potensial, dan rangkaian data secara otomatis. Jumlah pengkabelan paralel yang mahal berkurang. Di dalam satu stasiun, routing potensial dan data dapat dilakukan tanpa pengkabelan tambahan. Mendukung semua sistem bus populer.

Fitur Inline Block I/O: Antarmuka bus terintegrasi untuk semua sistem bus populer. Kepadatan kanal tinggi. Desain datar kompak 55 mm. Dapat dipasang dengan mudah tanpa alat. Tampilan dan nuansa yang sama dengan Inline Modular IO.

Versi Terminal Otomasi: Bus coupler untuk mengintegrasikan stasiun Inline ke berbagai sistem bus, sebagian dengan fungsi input dan output untuk sinyal digital. Bus dapat dihubungkan menggunakan teknologi tembaga atau serat optik. Terminal dengan branch remote bus untuk membuka INTERBUS remote bus branch. Remote bus branch dapat dihubungkan menggunakan teknologi tembaga atau serat optik. Terminal untuk menyuplai tegangan catu daya dan membagi (segmentasi) stasiun (dengan dan tanpa sekring). Terminal aksesori (potential distributor terminal, distance terminal). Terminal input dan output untuk sinyal digital dan analog. Terminal power-level untuk menyalakan, melindungi, dan memantau motor standar tiga fase. Branch terminal untuk mengintegrasikan rangkaian produk lain (misalnya integrasi Fieldline). Local bus modular dalam stasiun Inline, atau untuk memperluas local bus hingga beberapa baris. Terminal untuk kontrol open dan closed-loop, komunikasi, dan deteksi posisi. Modul safety. Terminal yang dapat diprogram (CPU dan Inline Controller). Modul input, modul output, dan modul I/O untuk sinyal digital dan analog. Antarmuka bus sudah terintegrasi di dalam modul.
