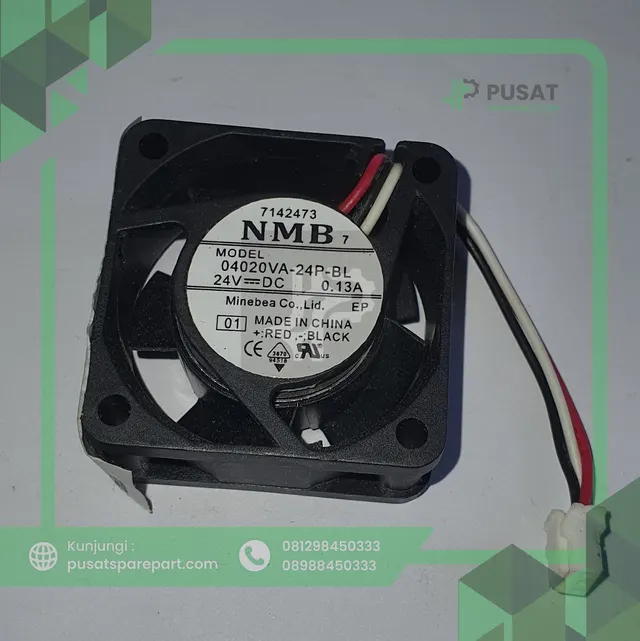

Fan NMB 04020va-24p-bl 24V 0.13A 4CM 4020 Kipas 3 Kabel

NMB 04020VA-24P-BL adalah DC Brushless Axial Cooling Fan berukuran compact 40 × 40 × 20 mm (4020 / 4CM) dengan tegangan 24VDC dan arus 0.13A.

Fan NMB ini banyak digunakan sebagai cooling fan untuk Yaskawa 7 Series inverter/drive serta berbagai peralatan elektronik dan industrial yang membutuhkan pendinginan berukuran compact. Beberapa supplier secara khusus mencantumkan model ini sebagai fan 3-wire / 3-pin dengan fungsi monitoring tachometer.

Spesifikasi Produk
Spesifikasi Detail
Brand NMB
Model 04020VA-24P-BL
Tipe DC Brushless Axial Cooling Fan
Tegangan 24VDC
Arus 0.13A
Daya ±3.12W
Ukuran 40 × 40 × 20 mm
Size Code 4020 / 4CM
Kabel 3 Kabel / 3-Wire
Connector 3-Pin
Bearing Ball Bearing
Airflow ±43 CFM*
Speed ±2,500 RPM*
Aplikasi Inverter / Industrial Equipment

*Nilai airflow dan speed tersebut berasal dari listing distributor, bukan datasheet resmi NMB yang berhasil ditemukan, sehingga sebaiknya dianggap sebagai referensi.

Fungsi

NMB 04020VA-24P-BL berfungsi sebagai pendingin komponen elektronik dan industrial equipment. Model ini sangat sesuai untuk perangkat yang membutuhkan fan 24VDC ukuran 40mm dengan konfigurasi 3-wire.

Aplikasi antara lain:

Yaskawa 7 Series inverter/drive
Inverter dan VFD
Industrial controller
Power supply
Panel kontrol
Automation equipment
Electronic equipment
Networking equipment
Industrial machinery
Cabinet cooling
Konfigurasi 3 Kabel

Model 04020VA-24P-BL tersedia dengan konfigurasi 3-wire / 3-pin. Referensi distributor menyebut kabel ketiga digunakan untuk tachometer feedback, sehingga sistem dapat memonitor putaran fan.

Secara umum koneksi fan 3-wire terdiri dari:

Power +
Power − / GND
Tachometer / FG

Namun, warna kabel dan urutan pin harus dicocokkan dengan unit fisik atau wiring diagram equipment, terutama apabila fan akan dipasang pada inverter Yaskawa.

Perhitungan Daya

Dengan tegangan 24VDC dan arus 0.13A:

P = V × I

P = 24 × 0.13 = 3.12W

Jadi daya berdasarkan rating tersebut adalah sekitar 3.12W.

Keunggulan
NMB industrial cooling fan.
Tegangan 24VDC.
Arus 0.13A.
Ukuran compact 40×40×20mm / 4020.
Konfigurasi 3-wire / 3-pin.
Ball bearing untuk penggunaan continuous-duty.
Cocok untuk aplikasi inverter dan industrial equipment.
Banyak digunakan pada aplikasi Yaskawa 7 Series.
Ukuran kecil sehingga cocok untuk ruang pemasangan terbatas
