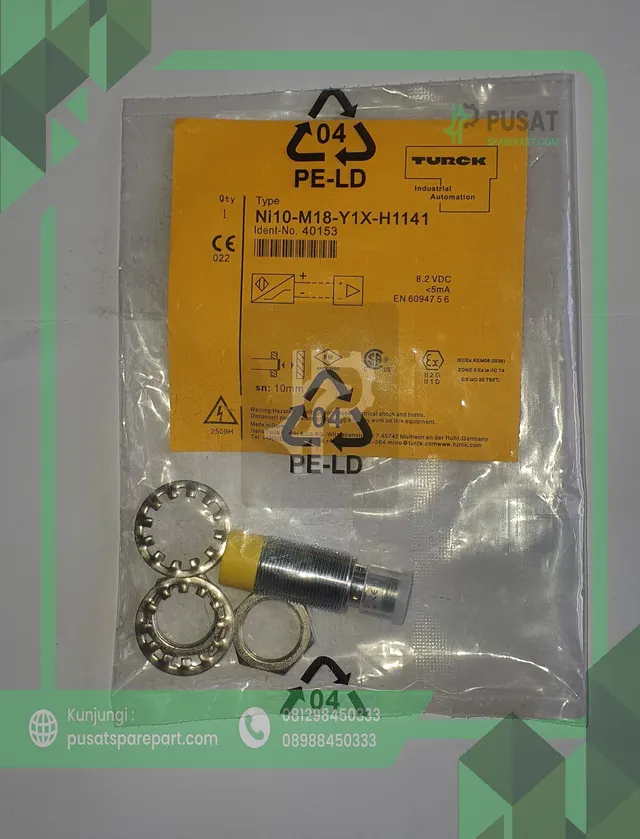

NI10-M18-Y1X-H1141 TURCK PROXIMITY SENSOR

TURCK NI10-M18-Y1X-H1141 adalah inductive proximity sensor dengan housing threaded M18 × 1, dirancang untuk mendeteksi objek berbahan logam tanpa kontak fisik.

Sensor ini menggunakan konfigurasi DC 2-wire NAMUR dengan tegangan nominal 8,2VDC, konektor M12 × 1, serta switching distance nominal 10 mm. Sensor juga memiliki sertifikasi untuk aplikasi hazardous area/Ex dan mendukung kebutuhan safety dengan rating SIL/PL tertentu.

Spesifikasi Produk
Spesifikasi Detail
Brand TURCK
Model NI10-M18-Y1X-H1141
Ident-No. 40153
Tipe Inductive Proximity Sensor
Sensing Principle Inductive
Ukuran Housing M18 × 1
Sensing Distance 10 mm
Mounting Non-flush
Output NAMUR
Wiring 2-Wire DC
Tegangan Nominal 8.2VDC
Switching Frequency 0.5 kHz
Connector M12 × 1
Housing Metal, CuZn Chrome-Plated Brass
Active Face PBT
Protection IP67
Ambient Temperature -25°C hingga +70°C
Berat ±55–57 gram
ATEX II 1 G / II 1 D
Safety SIL2 / PL c; SIL3 dengan konfigurasi redundant tertentu

Data utama di atas berasal dari dokumentasi resmi TURCK untuk Ident-No. 40153.

Fungsi

TURCK NI10-M18-Y1X-H1141 mendeteksi keberadaan objek logam secara contactless menggunakan medan elektromagnetik.

Sensor dapat digunakan untuk:

Deteksi posisi benda logam
Position sensing
End-of-stroke detection
Machine automation
Conveyor system
Industrial machinery
Monitoring posisi komponen
Control system
Process automation
Equipment dengan area hazardous/Ex

Prinsip kerja sensor induktif memungkinkan deteksi tanpa kontak sehingga tidak terjadi keausan mekanis akibat kontak langsung dengan objek.

Sensing Distance 10mm

Sensor memiliki rated switching distance 10 mm dengan mounting non-flush.

Jarak aktual dapat dipengaruhi oleh material target. TURCK mencantumkan correction factor antara lain:

Secured operating distance tercantum maksimum sekitar 0,81 × Sn.

Output NAMUR 2-Wire

Penting: NI10-M18-Y1X-H1141 bukan proximity sensor 3-wire PNP/NPN standar.

Sensor menggunakan:

2-Wire NAMUR – nominal 8.2VDC

Konsumsi arus yang tercantum:

Kondisi tidak aktif: ≥2.1mA
Kondisi aktif: ≤1.2mA

Karena menggunakan interface NAMUR, sensor harus digunakan dengan input/evaluation device yang kompatibel, misalnya isolating switching amplifier atau interface NAMUR yang sesuai.

Konektor

Sensor menggunakan konektor:

M12 × 1

Koneksi 2-wire menggunakan terminal sensor sesuai wiring diagram TURCK.

Jangan menghubungkan sensor ini secara langsung seperti sensor PNP/NPN 24V biasa. Pastikan PLC input atau switching amplifier yang digunakan kompatibel dengan NAMUR.

Hazardous Area / ATEX

NI10-M18-Y1X-H1141 dirancang untuk aplikasi yang membutuhkan perlindungan terhadap atmosfer berbahaya.

Dokumentasi TURCK mencantumkan:

ATEX II 1 G
Ex zone 0
ATEX II 1 D
Ex zone 20
Ex ia IIC T6 Ga
Ex ia IIIC T135°C Da

Sensor juga memiliki rating keselamatan SIL2 dan dapat mencapai SIL3 dengan konfigurasi redundant yang sesuai.

Keunggulan
Original TURCK
Part number NI10-M18-Y1X-H1141
Ident-No. 40153
Inductive proximity sensor
Sensing distance 10mm
Thread M18 × 1
2-wire NAMUR
Nominal 8.2VDC
Connector M12 × 1
Housing chrome-plated brass
IP67
ATEX certified
Cocok untuk industrial automation
Cocok untuk hazardous area application
Mendukung kebutuhan safety SIL/PL
