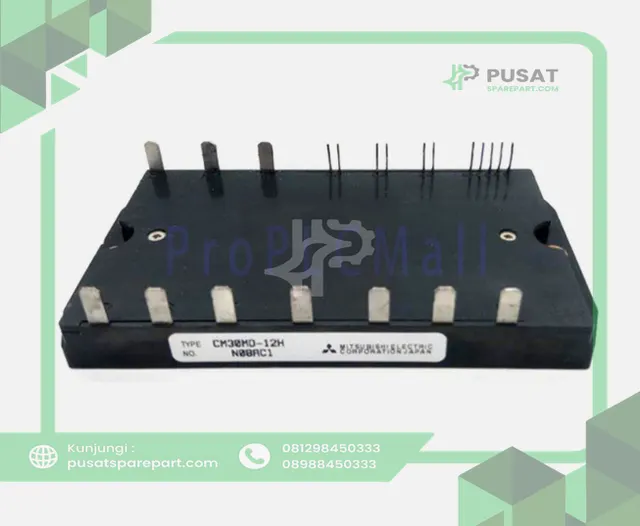

MITSUBISHI CM30MD-12H Module Supply New 100%

Mitsubishi CM30MD-12H adalah IGBT Power Module tipe insulated untuk aplikasi switching daya menengah. Modul ini menggunakan konfigurasi CIB (Converter-Inverter-Brake) yang mengintegrasikan 3-phase converter, 3-phase IGBT inverter, dan brake circuit dalam satu modul.

CM30MD-12H dirancang untuk aplikasi AC/DC motor control, general-purpose inverter, servo control, NC machine, dan robotics. Dengan rating 600V dan 30A, modul ini cocok digunakan pada berbagai sistem penggerak motor dan inverter industri.

Spesifikasi Teknis
Parameter Spesifikasi
Manufacturer Mitsubishi Electric
Part Number CM30MD-12H
Type IGBT Power Module
Configuration CIB – Converter + Inverter + Brake
Collector-Emitter Voltage (VCES) 600 V
Collector Current (IC) 30 A
Peak Collector Current (ICM) 60 A
Gate-Emitter Voltage (VGES) ±20 V
Converter DC Output Current 30 A
Converter Surge Current (IFSM) 300 A
Converter Repetitive Peak Reverse Voltage 800 V
Recommended AC Input Voltage 220 V
Junction Temperature -40 ~ +150°C
Storage Temperature -40 ~ +125°C
Isolation Voltage 2,500 VAC / 1 menit
Maximum Collector Dissipation 66 W
Typical Weight ±100 g
Mounting Screw M4

Spesifikasi tersebut berasal dari datasheet CM30MD-12H Mitsubishi, termasuk rating 600V/30A, isolasi 2.500V, dan konfigurasi converter/inverter/brake.

Aplikasi
Industrial Inverter
Variable Frequency Drive (VFD)
AC Motor Control
DC Motor Control
Servo Drive
Motion Control
CNC / NC Machine
Robotics
General Purpose Inverter
Motor Drive
Keunggulan
600V / 30A IGBT module
Integrasi 3-phase converter + 3-phase inverter + brake
Baseplate terisolasi untuk mempermudah pemasangan pada heatsink
Cocok untuk sistem kontrol motor industri
Desain kompak karena beberapa rangkaian power terintegrasi dalam satu modul
Mendukung aplikasi switching dengan frekuensi tinggi
