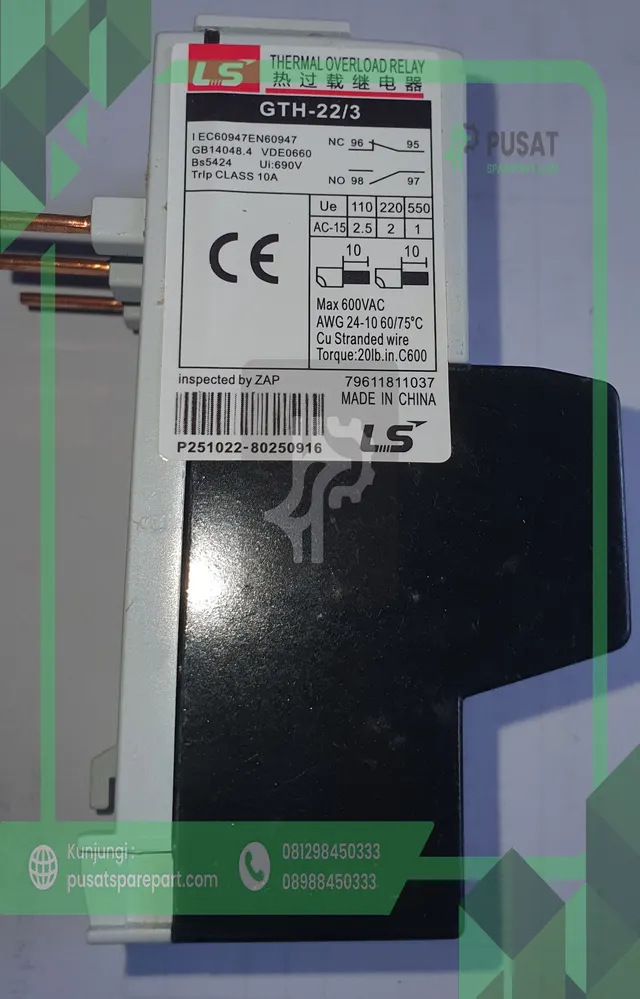

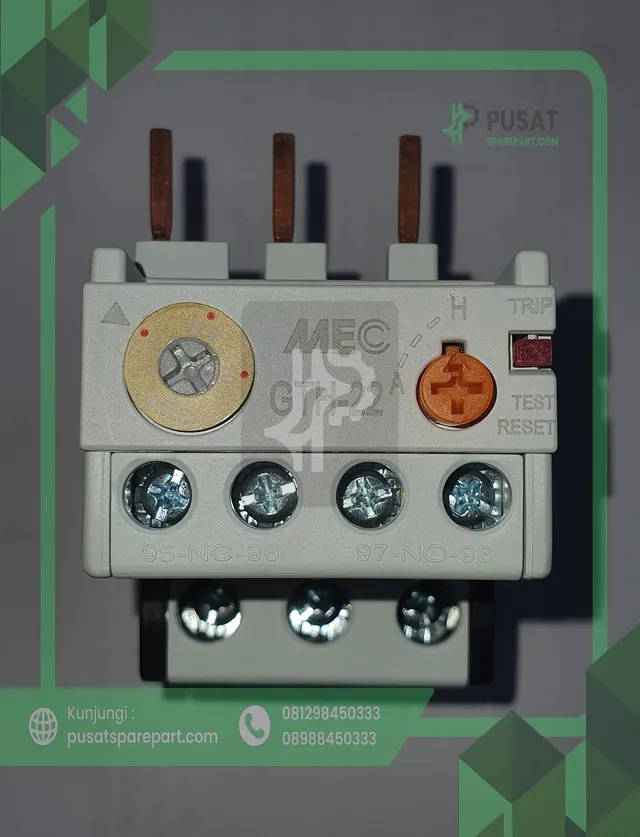

LS GTH-22 10A Thermal Overload Relay

LS GTH-22 adalah thermal overload relay tipe bimetal yang digunakan untuk memberikan perlindungan terhadap motor listrik dari kondisi overload dan membantu mendeteksi kondisi gangguan fase pada rangkaian motor.

GTH-22 merupakan bagian dari seri thermal overload relay Class 10A dan dapat dipasang langsung pada contactor LS/LG yang kompatibel. Relay ini tersedia dalam berbagai pilihan rentang setting arus, sehingga pemilihan unit harus disesuaikan dengan arus nominal motor (FLA).

Spesifikasi Produk
Parameter Detail
Brand LS / LG
Model GTH-22
Type Thermal Overload Relay
Trip Class Class 10A
Application Proteksi motor listrik
Operating Principle Thermal / Bimetal
Setting Range Tersedia beberapa range
Range terkait 10A 7–10A pada salah satu konfigurasi
Auxiliary Contact 1NO + 1NC
Protection Overload / phase failure sesuai konfigurasi
Reset Manual / Automatic
Mounting Direct mount / screw mount dengan base yang sesuai
Lebar ±44 mm
Berat ±0.11 kg
Ambient Compensation Sekitar -5 hingga 40°C

Spesifikasi GTH-22 mencantumkan berbagai rentang setting, termasuk 7–10A, sedangkan produk GTH secara keseluruhan tersedia dari sekitar 0,1A sampai 22A untuk frame GTH-22.
