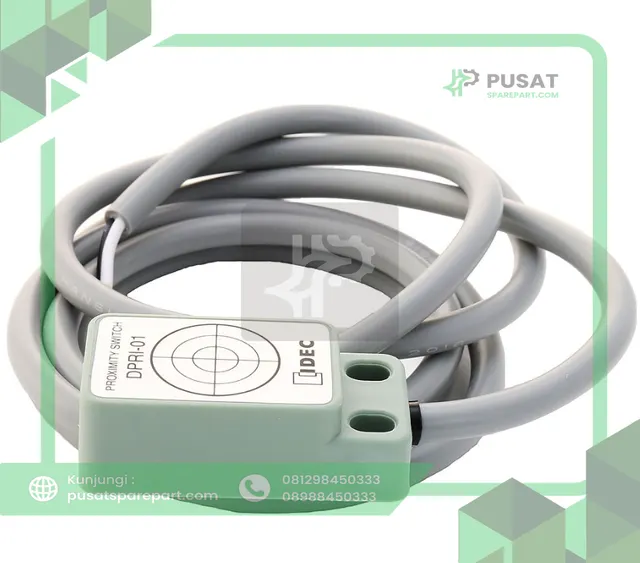

IDEC proximity switches DPR1-01

IDEC DPRI-01 adalah magnetic proximity switch yang digunakan untuk mendeteksi keberadaan material magnetik tanpa kontak langsung. Sensor ini menggunakan kombinasi reed switch tersegel dan magnet internal, sehingga tidak membutuhkan catu daya eksternal untuk mendeteksi objek.

Dengan desain compact, konstruksi tertutup, dan kabel bawaan sepanjang 1 meter, IDEC DPRI-01 cocok untuk aplikasi industrial automation, mesin produksi, sistem kontrol, serta perangkat yang memerlukan deteksi posisi atau keberadaan benda magnetik. citeturn386768search12

Spesifikasi Produk
Parameter Spesifikasi
Brand IDEC
Model DPRI-01
Tipe Magnetic Proximity Switch
Prinsip Kerja Magnetic Reed Switch
Detection Distance 5 mm nominal
Operating Distance 0–4 mm
Release Distance Maks. 9 mm
Output Contact 1NO (Normally Open)
Tegangan Switching Maksimum 100VAC / 100VDC
Arus Switching Maksimum 0,25A AC/DC
Kapasitas Switching Maks. 10VA AC / 10W DC
Response Frequency Maks. 300Hz
Repeat Error ON Maks. 0,05 mm
Repeat Error OFF Maks. 0,15 mm
Kabel 2-core
Panjang Kabel 1 meter
Diameter Kabel ±4,6 mm
Operating Temperature -10 hingga +50°C
Protection Rating IP65
Berat ±40 gram

Spesifikasi mengacu pada datasheet resmi IDEC DPRI Magnetic Proximity Switches. citeturn386768search12turn386768search14

Fungsi Produk

IDEC DPRI-01 berfungsi mendeteksi keberadaan benda atau material magnetik melalui perubahan kondisi kontak internal sensor. Ketika objek magnetik berada dalam rentang deteksi, kontak reed switch berubah dari kondisi normal terbuka sesuai karakteristik operasinya.

Sensor ini dapat digunakan untuk:

Deteksi posisi mekanis
Deteksi keberadaan komponen magnetik
Position sensing pada mesin industri
Sistem interlock sederhana
Input sensor pada rangkaian elektronik
Monitoring pergerakan komponen mesin
Sistem otomasi industri
Keunggulan
Tidak membutuhkan catu daya eksternal untuk pengoperasian sensor.
Deteksi tanpa kontak langsung, mengurangi keausan mekanis.
Jarak deteksi nominal 5 mm.
Kontak output 1NO.
Housing tersegel untuk meningkatkan keandalan.
Desain compact untuk pemasangan di ruang terbatas.
Dapat dipasang berdekatan dengan sensor sejenis.
Kabel bawaan sepanjang 1 meter.
Proteksi IP65.
