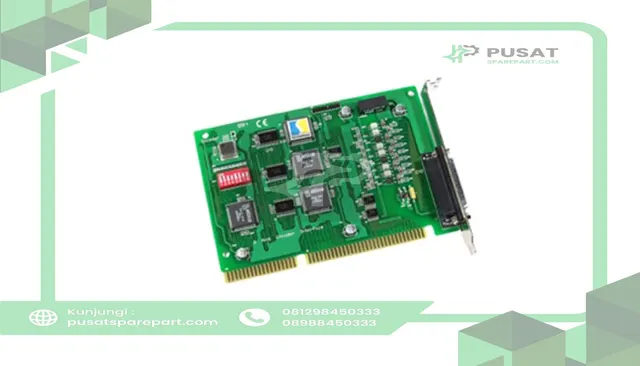

ICP ENCODER-300 3 Axes Encoder Input Board

Board Input Encoder 3 Sumbu. ENCODER300 adalah board antarmuka encoder quadrature 3 sumbu untuk perangkat yang kompatibel dengan bus IBM PC/AT. Input fase 0, fase 90, dan pulsa indeks disediakan untuk setiap encoder. Input dapat berupa single ended (A, B atau C) atau differential (A+, A-, B+, B-, C+ atau C-). Sambungan daya dan ground juga disediakan untuk digunakan oleh encoder jika diperlukan. Input dikondisikan oleh filter digital empat tahap, dan laju input maksimum pada mode dekode quadrature adalah 1 MHz. Input yang telah dikondisikan diterapkan ke counter 16-bit, yang dapat digunakan untuk dekode quadrature, penghitungan pulse atau penghitungan input arah, atau sebagai counter up/down input pulse.
