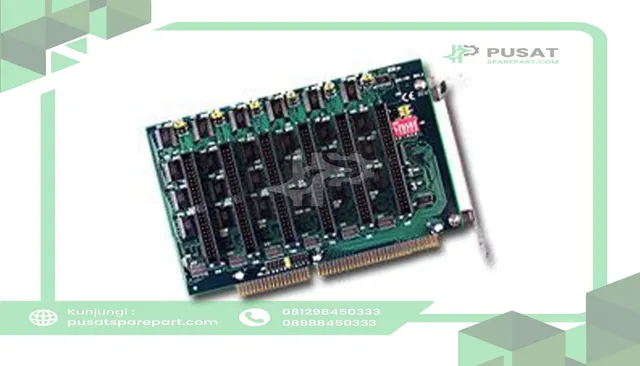

ICP DIO-96 96 BIT OPTO-22 Digital I/O Board

Board I/O Digital OPTO-22 96 BIT. DIO-96 menyediakan 96 jalur I/O digital TTL. DIO-96 meniru 8255 mode 0 dan memiliki arus output yang ditingkatkan sebesar 15 mA (source) dan 64 mA (sink), sehingga mampu mengontrol LED, relay, dan sejenisnya. DIO-144/96 terdiri dari delapan belas port bi-directional 8 bit dan 2 jalur input untuk interrupt enable dan interrupt. Port 8 bit tersebut diberi nama port A (PA), port B (PB), dan port C (PC). Port C dapat dibagi menjadi dua bagian 4 bit. Semua port dikonfigurasi sebagai input saat power-up atau reset. DIO-96 menggunakan 4 lokasi I/O berurutan pada ruang pengalamatan I/O. Alamat dasar dapat dipilih dari 200 sampai 3FF hex. Sinyal interrupt dapat dihubungkan ke level interrupt mana pun dari 2 hingga 15.
