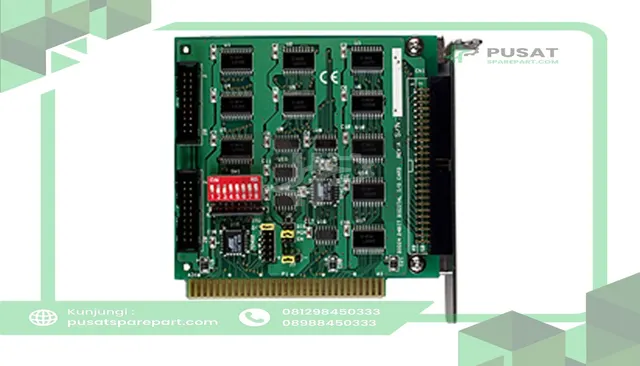

ICP DIO-24 24 BIT OPTO-22 Digital I/O Board

DIO-24 menyediakan 24 jalur I/O digital TTL. DIO-24 meniru mode 0 dari 8255 dan memiliki arus output yang ditingkatkan, yaitu 15 mA (source) dan 64 mA (sink), sehingga dapat mengontrol LED, relay, dan sejenisnya. DIO-24 terdiri dari tiga port dua arah 8 bit dan 2 jalur input untuk interrupt enable dan interrupt. Port 8 bit tersebut diberi nama port A (PA), port B (PB), dan port C (PC). Port C dapat dibagi menjadi dua bagian 4 bit. Semua port dikonfigurasi sebagai input saat dinyalakan atau di-reset. DIO-24 menggunakan 4 lokasi I/O berurutan pada ruang pengalamatan I/O. Alamat dasar dapat dipilih dari 200 hingga 3FF heksadesimal. Sinyal interrupt dapat dihubungkan ke level interrupt mana pun dari 2 hingga 7.
