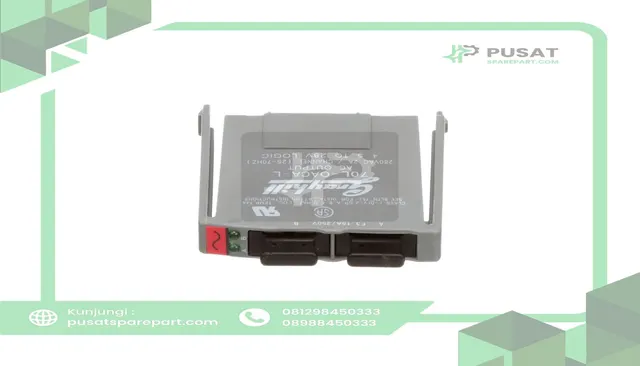

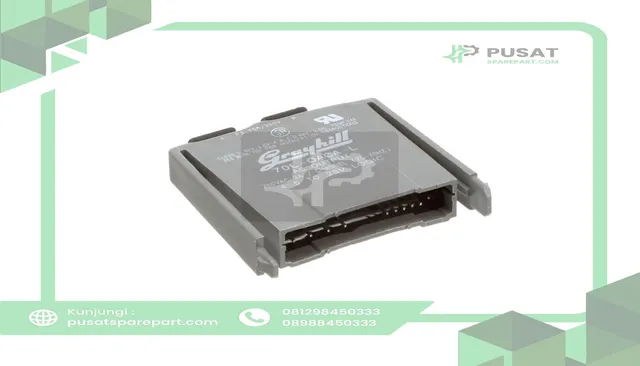

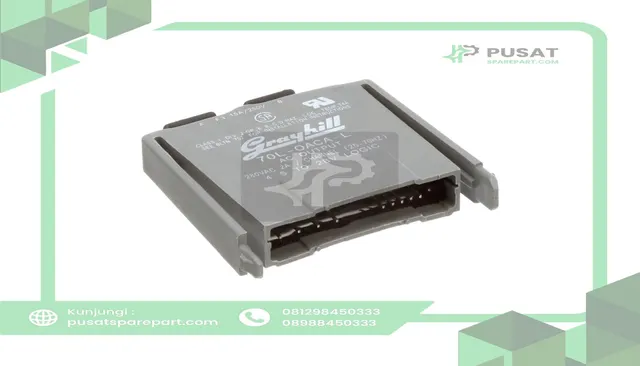

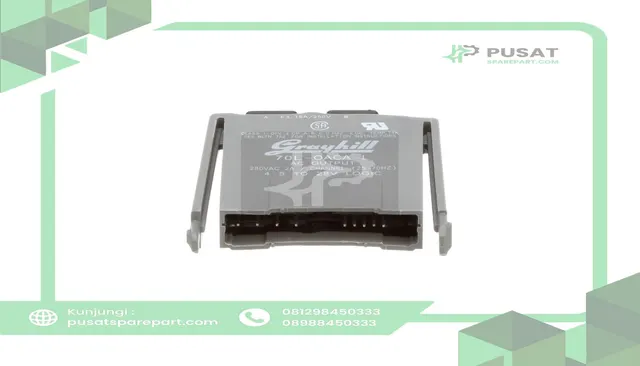

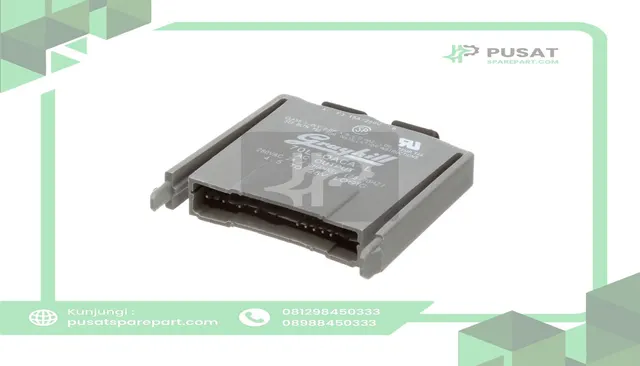

Grayhill 70L-OACA-L SPST-NO Through Hole Interface Relay Module PC Pin, 0.03 to 2A 4.5 to 28V dc

Modul analog OpenLine® berkomunikasi secara serial dengan controller. Setiap modul memiliki jalur transmit dan receive terpisah yang beroperasi pada 115.200 baud tanpa bit paritas, 8 bit data, dan 1 stop bit (115.2k, N, 8, 1). Struktur perintah dan respons untuk semua modul dijelaskan secara rinci dalam Bulletin No. 743. Setiap modul memiliki mikrokontroler dan memori serial EEPROM non-volatile. Data kalibrasi disimpan di dalam EEPROM dan dapat diubah menggunakan perintah yang sesuai serta unit kalibrasi lapangan 70L-PROG. Perangkat lunak yang disediakan bersama unit kalibrasi berkomunikasi dengan modul melalui port serial PC. Peralatan kalibrasi tidak disertakan.

Modul Output Digital. Modul output AC memiliki zero voltage turn-on pada beban untuk sangat mengurangi EMI dan RFI yang dihasilkan. Modul ini sangat kebal terhadap transien listrik dan memiliki jaringan RC snubber bawaan untuk meningkatkan kemampuan pada beban induktif. Modul output DC dapat mengoperasikan beban DC pada rentang tegangan yang lebar dan memiliki proteksi lonjakan tegangan bawaan.

Modul Input Digital. Output dari modul ini berupa sinyal level logika yang sesuai dengan status perangkat yang dipantau. Sinyal output level tinggi menunjukkan beban dalam keadaan mati (saklar terbuka). Sinyal output level rendah menunjukkan beban dalam keadaan hidup (saklar tertutup). Modul input dirancang untuk memberikan switching yang cepat dan bersih dengan filtering dan histeresis.

• Kepadatan Dua Kali Lipat dibanding Modul I/O Single Point
• Modul Analog dan Digital Dapat Dicampur dalam Kombinasi Apa Pun
• UL Recognized, CSA Certified, dan CE Compliant
• Modul "Klik" Terpasang tanpa Memerlukan Sekrup Penahan
• Diisi Epoxy untuk Ketahanan terhadap Kejut dan Getaran
