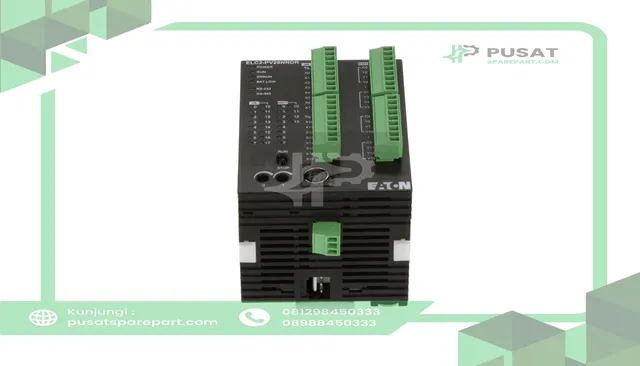

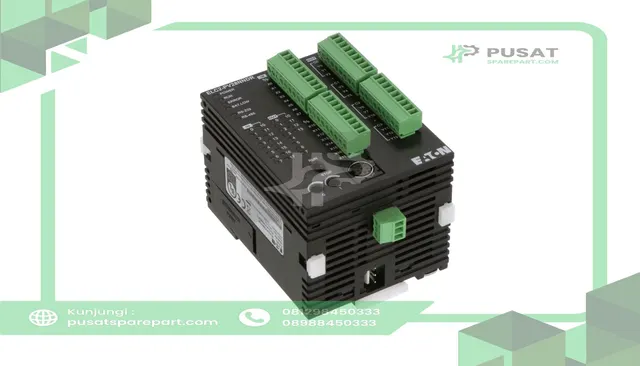

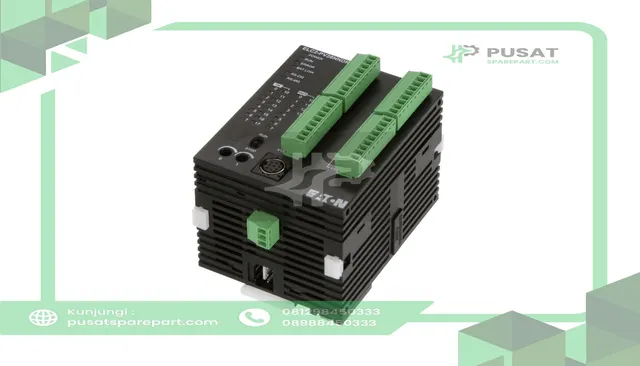

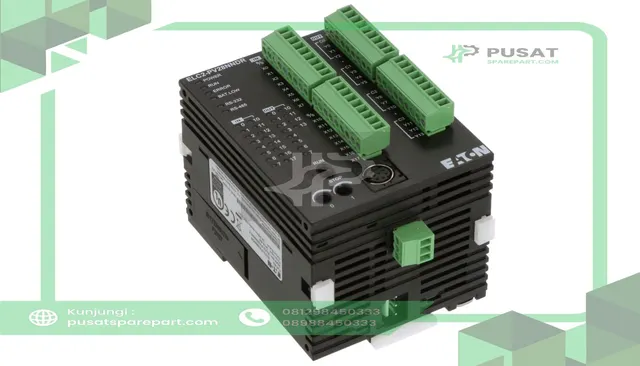

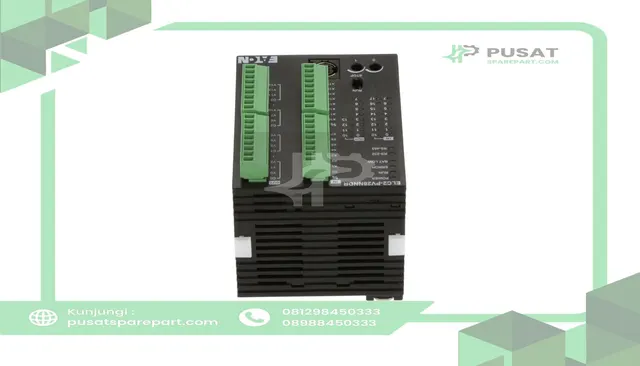

Eaton - Cutler Hammer ELC2-PV28NNDR PLC, 24VDC, 5mA, 16 Digital In, 12 Relay Out, High Speed Counters, ELC2 Series

ELC2 adalah PLC versi terbaru dalam Seri ELC dari Eaton. Ada beberapa perbedaan perangkat keras antara PLC ELC dan ELC2:
• Model ELC2 menggunakan CPU 32-bit, sedangkan ELC menggunakan CPU 16-bit, sehingga ELC2 lebih cepat dan lebih bertenaga
• ELC-PC12NNAR telah dihentikan (obsolete) dan tidak ada pengganti ELC2 untuk CPU ini
• ELC-PA10AADR dan ELC-PA10AADT tetap tersedia sebagai controller 16-bit karena lebarnya 37 mm
• ELC2-PA20 adalah tambahan baru dengan lebar 70 mm, terdiri dari ELC2-PA20AADR, ELC2-PA20AADP, dan ELC2-PA20AADT
• Semua controller ELC2-PC sudah menyertakan input high-speed 100 kHz sebagai standar
• ELC-PH akan digantikan oleh model ELC2-PC karena tidak perlu lagi model input high speed terpisah
• ELC2-PE adalah model CPU baru (lebar 37 mm) dengan komunikasi Ethernet onboard, terdiri dari ELC2-PE12NNDR dan ELC2-PE12NNDT
• Model output transistor PNP baru untuk ELC2-PB dan ELC2-PV tersedia, terdiri dari ELC2-PB12NNDP (12 vs 14 I/O — 8 I/6 O) dan ELC2-PV28NNDP

Ada banyak instruksi baru untuk seri ELC2:
• Instruksi dasar dapat digunakan untuk memanipulasi bit dalam perangkat word, contoh: BLD D0 K7 (LD D0.7)
• Instruksi dasar dapat digunakan dengan perangkat index, contoh: LD X0E1
• Instruksi input perbandingan floating-point: FLD>, FLD=, FLD
