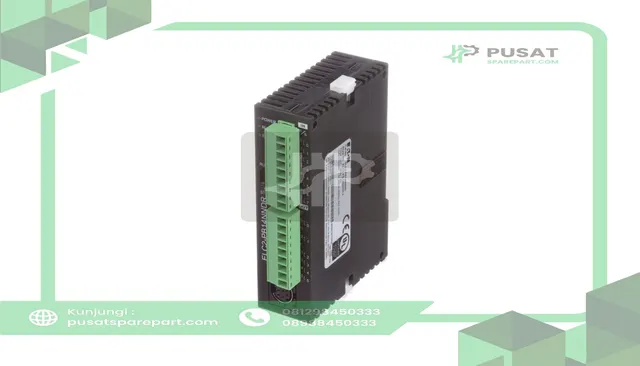

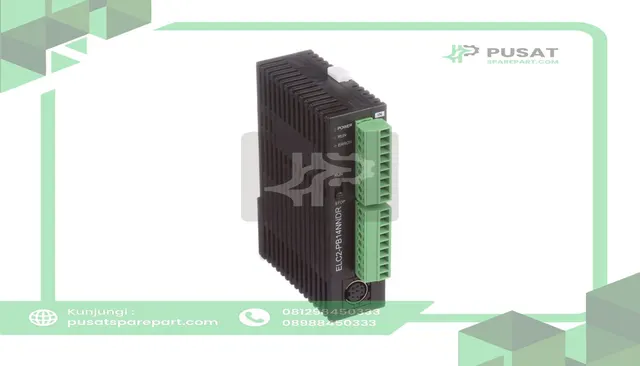

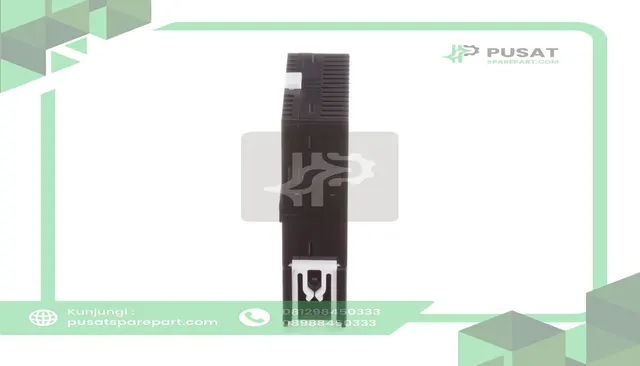

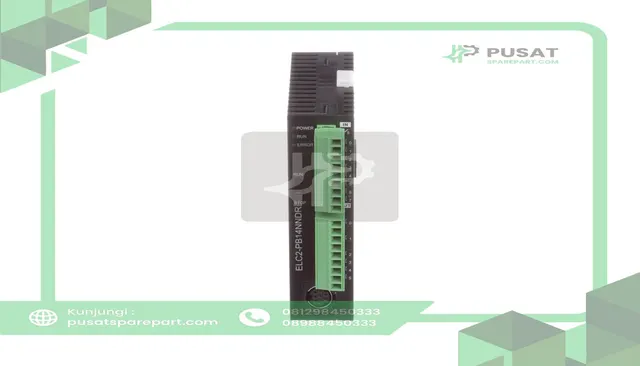

Eaton - Cutler Hammer ELC2-PB14NNDR PLC, 24VDC, 5mA, 8 Digital In, 6 Relay Out, Modbus RTU, RS232/485, ELC2 Series

ELC2 adalah PLC versi terbaru dalam Seri ELC dari Eaton. Ada beberapa perbedaan hardware antara PLC ELC dan ELC2:
• Model ELC2 menggunakan CPU 32-bit, sedangkan ELC menggunakan CPU 16-bit, sehingga lebih cepat dan lebih bertenaga
• ELC-PC12NNAR sudah obsolete dan tidak ada pengganti ELC2 untuk CPU ini
• ELC-PA10AADR dan ELC-PA10AADT tetap tersedia sebagai controller 16-bit karena lebarnya 37 mm
• ELC2-PA20 adalah tambahan baru dengan lebar 70 mm, terdiri dari ELC2-PA20AADR, ELC2-PA20AADP, dan ELC2-PA20AADT
• Semua controller ELC2-PC sudah dilengkapi input 100 kHz berkecepatan tinggi sebagai standar
• ELC-PH akan digantikan oleh model ELC2-PC karena tidak perlu lagi model input berkecepatan tinggi yang terpisah
• ELC2-PE adalah model CPU baru (lebar 37 mm) dengan komunikasi Ethernet onboard, terdiri dari ELC2-PE12NNDR dan ELC2-PE12NNDT
• Model output transistor PNP baru untuk ELC2-PB dan ELC2-PV tersedia, terdiri dari ELC2-PB12NNDP (12 vs 14 I/O — 8 I/6 O) dan ELC2-PV28NNDP

Fungsi utama baru yang ditambahkan pada ELC2-PB:
• PLSY, PWM, PLSR dapat dipilih untuk output Y2 dan Y3. DDRVI, DDRVA, dan DZRN didukung
• COM1 dapat digunakan dalam mode Master, dan dapat menerima protokol GPS (mode Device)

Ada banyak instruksi baru untuk seri ELC2:
• Instruksi dasar dapat digunakan untuk memanipulasi bit pada word device, misalnya BLD D0 K7 (LD D0.7)
• Instruksi dasar dapat digunakan dengan index device, misalnya LD X0E1
• Instruksi perbandingan input floating-point: FLD>, FLD?, FLD
