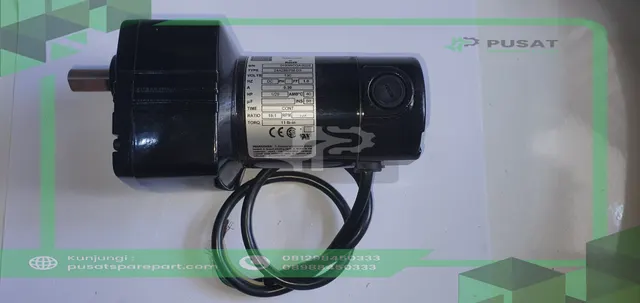

Bodine 24A2BEPM-D3 Gear Motor 139RPM 1/29

Bodine 24A2BEPM-D3 adalah Permanent Magnet DC Parallel Shaft Gearmotor dari Bodine Electric yang dirancang untuk aplikasi industri yang membutuhkan motor DC dengan torsi dan putaran output yang terkontrol.

Untuk konfigurasi 139 RPM, Bodine mencatat gearmotor ini menggunakan gear ratio 18:1, dengan rated torque 11 lb-in dan motor power 1/29 HP. Model 24A2BEPM-D3 tersedia dalam konfigurasi tegangan 24VDC dan 130VDC, sehingga tegangan aktual harus dicocokkan dengan label unit sebelum pemasangan.

Spesifikasi Produk
Spesifikasi Detail
Brand Bodine Electric
Model 24A2BEPM-D3
Tipe Permanent Magnet DC Gearmotor
Series 24A-D Series
Konfigurasi Parallel Shaft Gearmotor
Rated Speed 139 RPM
Gear Ratio 18:1
Motor Power 1/29 HP / ±0.0345 HP
Rated Torque 11 lb-in / ±1.24 Nm
Peak Torque 20 lb-in / ±2.26 Nm
Rated Voltage 24VDC atau 130VDC, tergantung varian
Rated Current 130V sekitar 0.30A
Rated Current 24V sekitar 1.8A
Radial Load 65 lb
Shaft Parallel output shaft
Accessory Shaft Tergantung konfigurasi
Product Type 24A2BEPM-D3

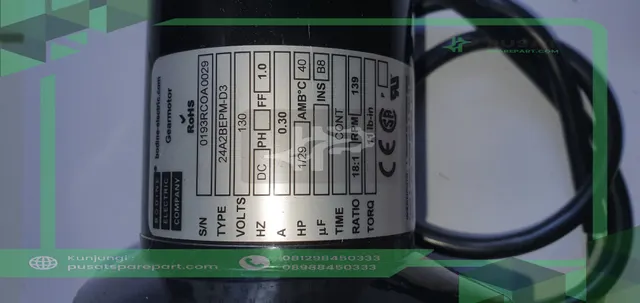

Spesifikasi 139 RPM, 18:1, 11 lb-in, 1/29 HP, dan 65 lb radial load tercantum pada katalog Bodine untuk model 0193/24A2BEPM-D3.

Fungsi

Bodine 24A2BEPM-D3 berfungsi mengubah tenaga motor DC menjadi putaran output dengan kecepatan dan torsi yang sesuai kebutuhan mekanis melalui gearbox.

Konfigurasi parallel shaft membuat gearmotor ini cocok untuk aplikasi yang membutuhkan susunan motor dan output shaft yang relatif sejajar serta desain transmisi yang kompak.

Aplikasi

Gearmotor Bodine ini dapat digunakan pada berbagai peralatan industri, antara lain:

Conveyor
Mesin packaging
Mesin assembly
Material handling
Mesin otomatisasi
Peralatan produksi
Laboratory equipment
Photographic processing equipment
Peralatan medis dan scientific equipment
Sistem penggerak mekanis
Mesin dengan kebutuhan variable/controlled speed

Bodine menyebutkan penggunaan gearmotor 24A-D pada aplikasi seperti assembly equipment, conveyor, packaging, copier, laboratory dan scientific equipment.

Keunggulan
Bodine Electric industrial gearmotor.
Permanent Magnet DC motor.
Output speed 139 RPM.
Gear ratio 18:1.
Rated torque hingga 11 lb-in.
Motor rating 1/29 HP.
Parallel shaft gearbox.
Gearbox menggunakan sistem pelumasan permanen.
Output shaft menggunakan bearing yang mendukung beban radial.
Cocok untuk aplikasi industri yang membutuhkan gearmotor compact dan reliable.
