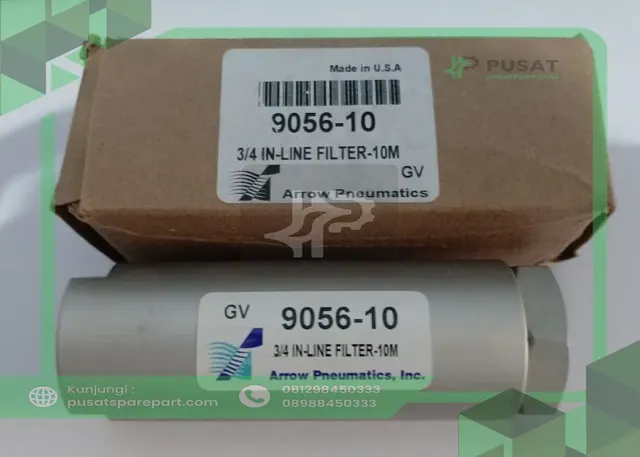

ARROW PNEUMATICS 9056-10 3/4 IN-LINE FILTER-10M

ARROW PNEUMATICS 9056-10 adalah hydraulic in-line filter yang dirancang untuk menyaring kontaminan dan partikel dari aliran hydraulic oil pada sistem hydraulic bertekanan tinggi.

Model ini menggunakan koneksi 3/4" NPTF, elemen filter dengan tingkat filtrasi nominal 10 micron, serta housing aluminium yang ringan dan kuat. Filter dipasang secara inline pada jalur hydraulic untuk membantu melindungi komponen seperti pump, valve, actuator, dan sistem hydraulic lainnya dari kontaminasi.

Spesifikasi Produk
Parameter Spesifikasi
Brand ARROW PNEUMATICS
Model 9056-10
Tipe Hydraulic In-Line Filter
Part Number 9056-10
Port 3/4" NPTF
Filtration Rating 10 Micron
Panjang ±4-15/16 inch
Panjang ±125 mm
Diameter ±1-1/2 inch
Diameter ±38 mm
Maximum Operating Pressure 3,000 PSI
Housing Anodized Aluminum
Filter Element Sintered Bronze
Installation Inline
Application Hydraulic System

Arrow menjelaskan seri 9056 sebagai hydraulic in-line filter untuk sistem kecil bertekanan tinggi hingga 3,000 PSI, menggunakan elemen sintered bronze yang tahan terhadap crushing ketika tekanan diferensial meningkat akibat penumpukan kotoran.

Fungsi

ARROW 9056-10 berfungsi menyaring partikel kontaminan dari hydraulic oil sebelum mencapai komponen hydraulic yang sensitif.

Filter ini membantu melindungi:

Hydraulic pump
Hydraulic valve
Solenoid valve
Proportional valve
Hydraulic actuator
Cylinder
Motor hydraulic
Control valve
Hydraulic power unit (HPU)
Sistem hydraulic industri

Dengan filtrasi 10 micron, filter dapat digunakan ketika sistem membutuhkan penyaringan yang lebih halus dibandingkan elemen standar 25 micron.

Konstruksi Filter

Filter menggunakan anodized aluminum housing yang memberikan konstruksi ringan namun kuat.

Di dalam housing terdapat elemen sintered bronze yang berfungsi sebagai media filtrasi. Desain elemen berbentuk conical dan diposisikan menggunakan retaining spring untuk mempertahankan posisi elemen sekaligus mendukung aliran axial melalui filter.

Rating Filtrasi

Model 9056-10 menggunakan elemen:

10 Micron Nominal Filtration

Seri 9056 juga tersedia dengan pilihan filtration lain, termasuk:

25 micron standard
10 micron
40 micron
90 micron
150 micron

Karena itu, suffix "-10" pada 9056-10 sangat penting dan tidak boleh dihilangkan ketika melakukan replacement.

Pressure Rating

Maximum Operating Pressure: 3,000 PSI

Filter ini ditujukan untuk aplikasi hydraulic bertekanan tinggi. Namun, tekanan aktual sistem tetap harus diperiksa dan tidak boleh melebihi rating komponen maupun keseluruhan hydraulic circuit.

Dimensi
Port: 3/4" NPTF
Overall Length: ±4-15/16" / ±125 mm
Diameter: ±1-1/2" / ±38 mm

Dimensi tersebut merupakan data seri Arrow 9056 untuk konfigurasi 3/4" NPTF.

Keunggulan
Filtrasi halus 10 micron
Port hydraulic 3/4" NPTF
Maximum operating pressure hingga 3,000 PSI
Housing aluminium anodized
Sintered bronze filter element
Desain inline yang mudah dipasang pada jalur hydraulic
Membantu melindungi komponen hydraulic dari kontaminasi
Elemen dapat dibersihkan atau diganti
Cocok untuk sistem hydraulic industri
