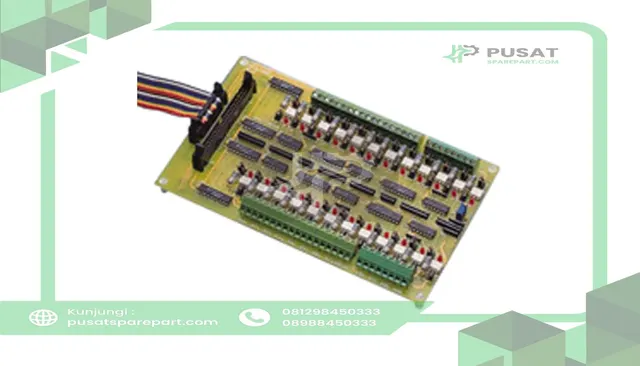

Advantech PCLD-782B-AE 16/24-ch Opto-isolated DI Board

Papan tambahan (daughterboard) digital input PCLD-782 dan PCLD-782B memiliki isolasi optik tegangan tinggi (> 1.500 VDC) pada semua input. PCLD-782 menyediakan 16 kanal input yang dapat diakses melalui satu konektor kabel flat 20-pin, yang merupakan standar pada sebagian besar produk PC-LabCard™. PCLD-782B menyediakan 16 atau 24 kanal, tergantung konektor yang digunakan. Konektor 20-pin pada PCLD-782B memungkinkan akses ke 16 kanal, mirip dengan PCLD-782, tetapi juga menyediakan konektor Opto-22 50-pin dengan akses ke 24 kanal.

Kedua kartu dilengkapi terminal sekrup onboard untuk memudahkan pengkabelan input. Pengondisian sinyal terisolasi secara optik memberikan isolasi antar kanal terpisah, serta antara setiap kanal input dan PC. Isolasi ini mencegah masalah floating potential dan ground loop, sekaligus melindungi jalur input dari kondisi gangguan yang berpotensi merusak.
