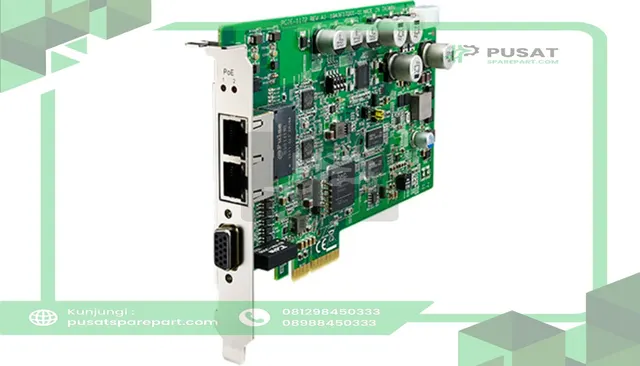

Advantech PCIE-1172-AE 2-port PCI Express Intelligent GigE Vision Frame Grabber

Seri PCIE-1172/1174 adalah frame grabber PCI Express® dengan dua/empat kanal untuk dua/empat kamera GigE Vision independen. Seri ini dilengkapi GoE (GigE Vision Offload Engine), PoE (Power over Ethernet), dan ToE (Trigger over Ethernet) untuk aplikasi machine vision yang berkinerja tinggi, tangguh, dan andal. Berbeda dengan NIC (network interface controller) konvensional, protokol GigE Vision diimplementasikan dalam perangkat lunak dan dijalankan pada CPU host. Akibatnya, prosesor harus menggunakan lebih banyak sumber daya untuk menangani lalu lintas jaringan dan frame yang masuk, dibanding untuk algoritma machine vision, terutama pada aplikasi dengan bandwidth tinggi dan banyak kamera. Fitur GoE secara signifikan memindahkan protokol GigE Vision ke FPGA (Field Programmable Gate Array) khusus, merekonstruksi gambar, lalu mengirimkannya ke PC host melalui DMA (Direct Memory Access) secara real time. Dengan begitu, sumber daya prosesor host dapat digunakan untuk menjalankan algoritma dan aplikasi, serta tidak ada kehilangan frame atau paket selama proses akuisisi gambar. Fitur ToE/PoE yang komprehensif dapat mengurangi upaya instalasi dan pemeliharaan melalui sambungan kabel tunggal, serta mengurangi latensi akuisisi gambar. Dengan fitur jaringan Ad hoc, koneksi antara kamera GigE Vision dan frame grabber bersifat konfigurasi otomatis. Alamat IP yang ditentukan pengguna tidak lagi diperlukan, sehingga biaya dan upaya instalasi serta pemeliharaan berkurang secara signifikan.
Fitur:
• Kompatibel PCI Express® x4
• GoE (GigE Vision Offload Engine), rekonstruksi gambar FPGA, tanpa kehilangan paket, tanpa beban CPU
• Kompatibel GigE Vision, GENiCAM, dan GENTL
• Konfigurasi IP otomatis
• Panjang kabel 100 m
• PoE, kompatibel IEEE 802.3af
• Daya langsung dari slot PCIe (Total Maks. 18W)
• ToE (Trigger over Ethernet)
