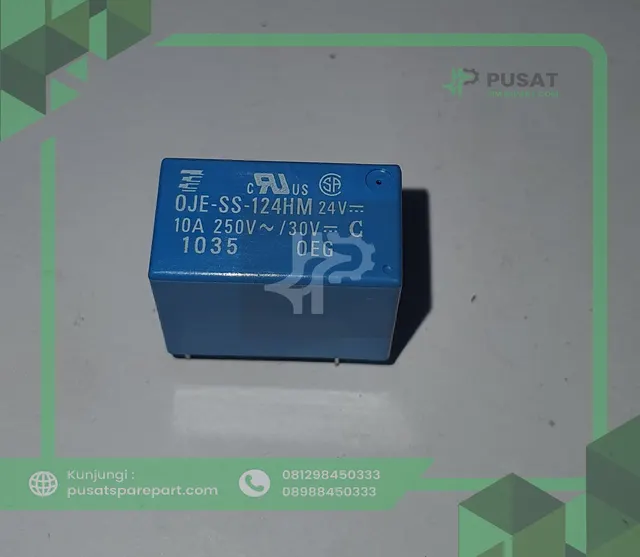

0JE-SS-124HM 24V Electromagnetic Power Relay 4Pins

0JE-SS-124HM adalah electromagnetic power relay / PCB relay dari keluarga OEG 0J/0JE yang menggunakan coil 24VDC. Relay ini memiliki konfigurasi kontak SPST-NO (1 Form A) dan dirancang untuk switching beban listrik pada berbagai aplikasi elektronik, kontrol industri, peralatan rumah tangga, dan sistem otomasi.

Model OJE-SS-124HM tercatat dalam katalog TE Connectivity sebagai relay 10A, coil 24VDC, dengan kontak menggunakan material AgCdO pada varian HM.

Spesifikasi Produk
Spesifikasi Detail
Brand / Series TE Connectivity / OEG 0JE
Part Number 0JE-SS-124HM
Type Electromagnetic Power Relay
Coil Voltage 24VDC
Contact Configuration SPST-NO / 1 Form A
Contact Rating 10A
Contact Material AgCdO
Number of Pins 4 Pin
Mounting PCB
Relay Type Miniature Power PCB Relay
Application General Purpose / Power Switching

Catatan: suffix dan konfigurasi seperti HM, HMF, DM, LMH menunjukkan varian relay yang berbeda. Jangan menyamakan seluruh seri 0JE hanya berdasarkan bentuk fisiknya.

Fungsi

Relay 0JE-SS-124HM bekerja sebagai saklar elektromagnetik. Ketika coil diberi tegangan 24VDC, kontak relay berubah dari kondisi normal terbuka menjadi tertutup sehingga memungkinkan arus mengalir ke beban.

Relay dapat digunakan untuk:

Kontrol motor
Power supply
Panel kontrol
Industrial automation
Controller board
Mesin industri
Peralatan elektronik
HVAC dan appliance
Switching beban AC/DC
PCB control circuit
Konfigurasi Kontak

Model 0JE-SS-124HM merupakan tipe SPST-NO / 1 Form A.

Artinya relay mempunyai:

2 pin coil
2 pin contact
Kontak dalam kondisi Normally Open (NO)
Kontak akan tertutup ketika coil 24VDC diaktifkan.

Karena itu, total terdapat 4 pin.

Keunggulan
Coil 24VDC
Konfigurasi 4 pin
Kontak SPST-NO
Rating kontak hingga 10A
Compact PCB power relay
Cocok untuk switching beban
Cocok untuk aplikasi industrial dan electronic control
Seri OEG/TE Connectivity yang banyak digunakan pada PCB control system
